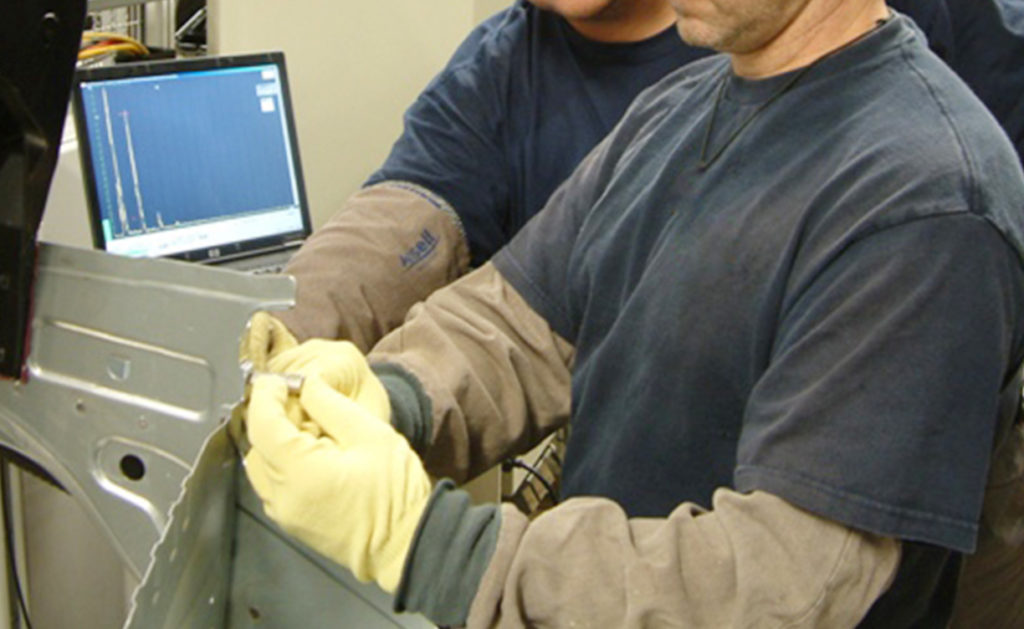

초음파 스폿 용접 테스트란 무엇입니까?
스폿 용접 테스트를 위한 초음파 방법은 판 사이의 인터페이스 또는 너깃의 결함에 의해 발생하
는 중간 에코와 함께 용접 구조물의 뒷벽에서 발생하는 다중 반사를 감지하는 것을 기반으로 합
니다. 신호 감쇠(붕괴 또는 진폭 강하 속도)와 중간 에코의 진폭 및 위치와 함께 전체 두께에서 에
코 시퀀스의 총 길이는 양호한 스폿 용접과 결함을 구별합니다.
UT 방법은 아날로그 악기들을 사용하여 1960년대 초에 개발되었습니다. 그런 악기들을 사용할
때, 조작자들은 각각의 신호를 시각적으로 살피고 복잡한 화면 디스플레이에서 결정을 내려야 했
습니다. 이런 요인들은 그 방법을 해석하기 어렵게 만들고, 신뢰할 수 없게 만들며, 비현실적으로
만들었습니다.
디지털 초음파 기기의 등장은 온라인 UT 신호 분석을 통한 컴퓨터 지원 의사 결정의 가능성을 제
공했습니다. UT 방법은 자동차 산업에서 생산 라인과 실험실 모두에서 스폿 용접 검사에 가장 적
합한 방법으로 채택되었습니다.
UT 방식의 주요 장점은 비파괴적 품질, 높은 처리량, 높은 탐지 신뢰성 및 완전한 문서화 기능을
포함합니다.
Ultrasonic Spot Weld Testing

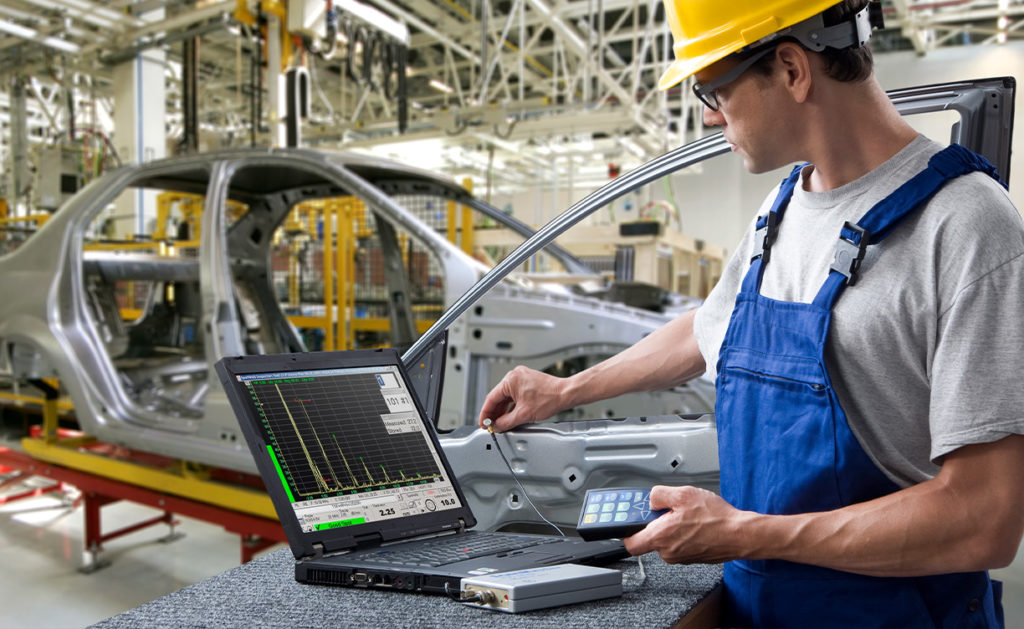

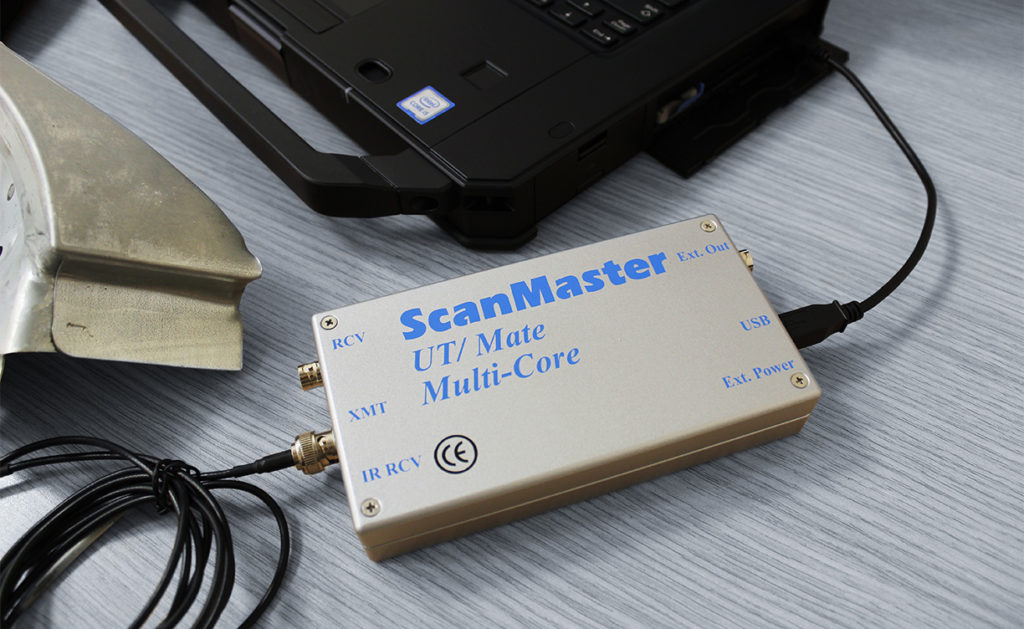

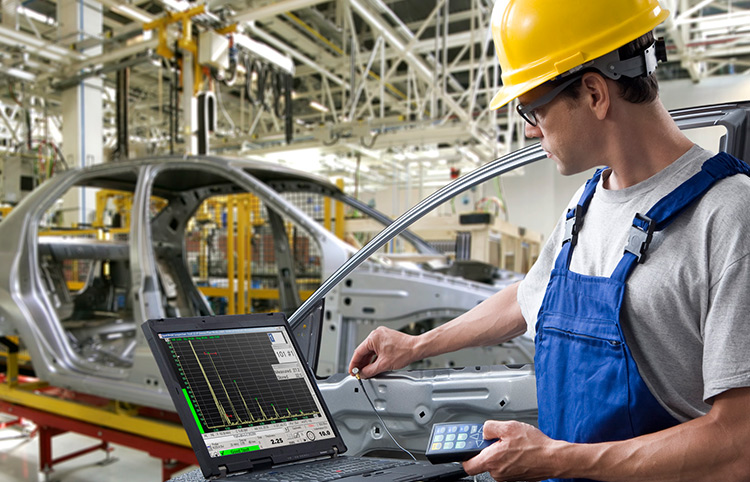

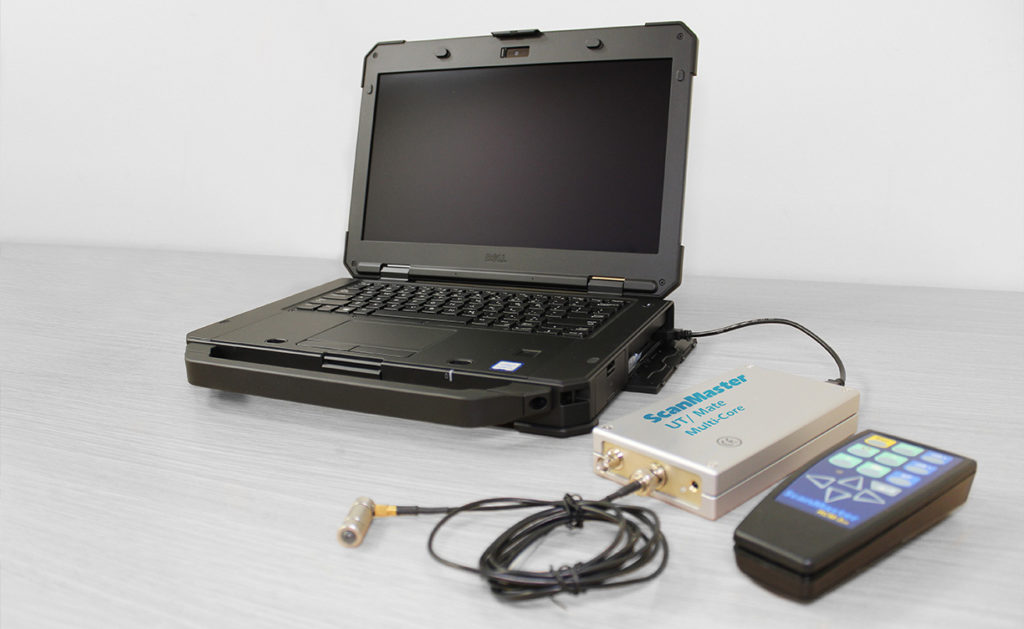

UT/Mate - 스폿 용접 검사기
스폿 용접 테스트를 위해 가장 널리 사용되는 ScanMaster의
기존 UT(초음파) 기기는 모든 PC 또는 노트북을 완전 자동화
된 스폿 용접 분류 기기로 쉽게 변환할 수 있으며, 자동차 차
체 공장을 위한 고급 솔루션으로서 현장에서 입증된 신뢰성
을 갖추고 있습니다.
국제적으로 판매되는 UT/Mate는 대부분의 세계적인 자동
차 제조업체에서 사용하고 있으며, 여전히 기존 UT 계측기
의 최고 선택 품목으로 남아 있습니다.

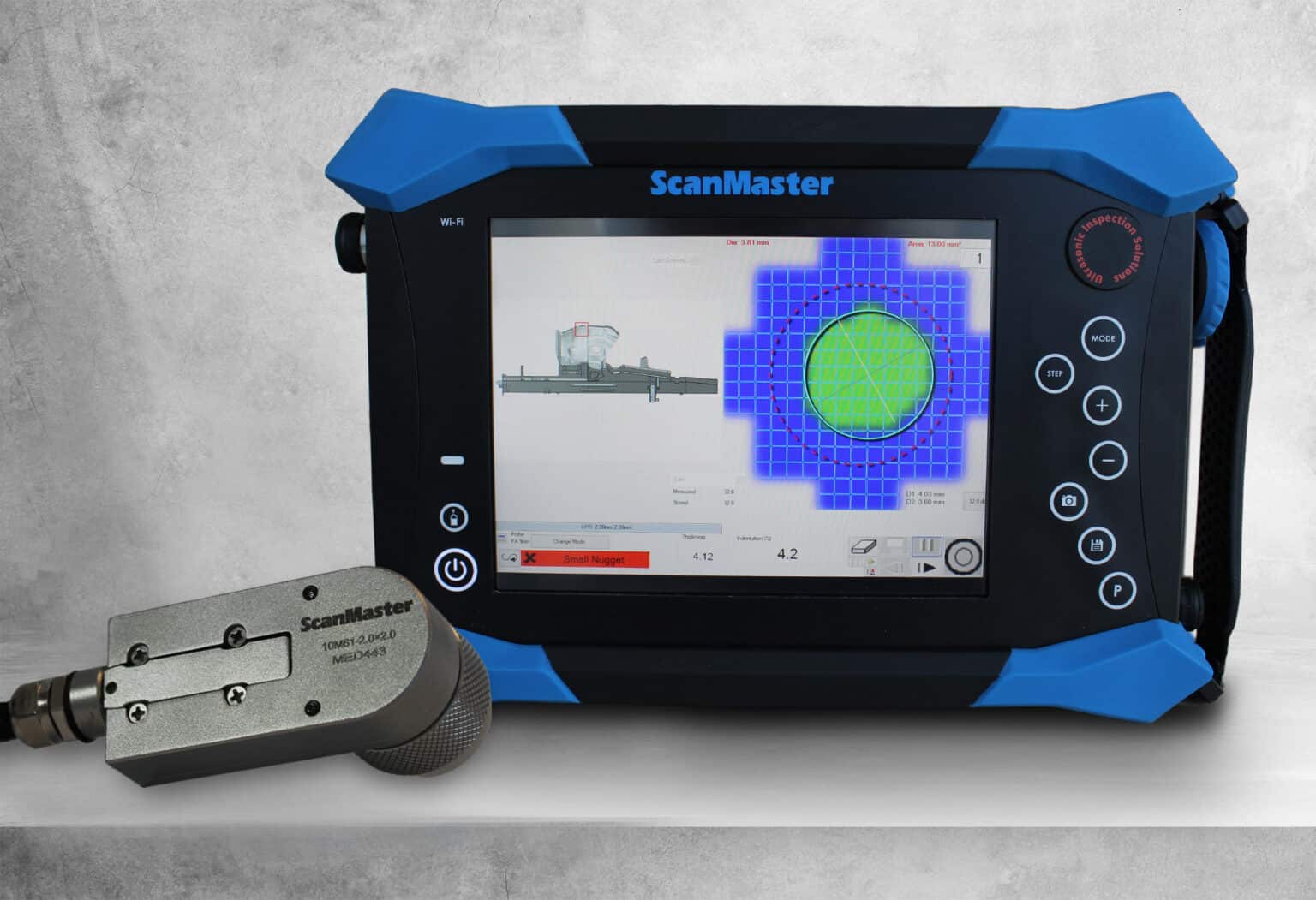

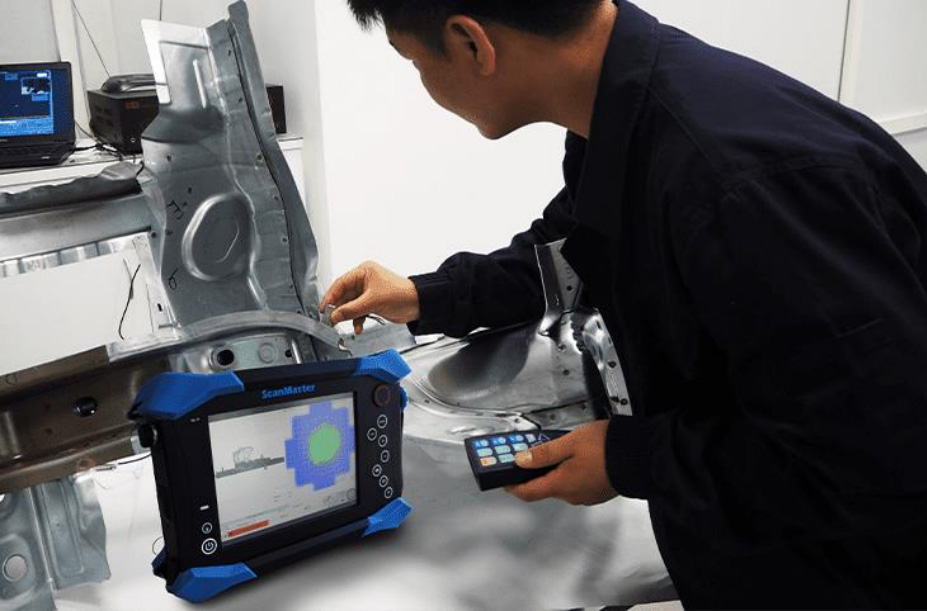

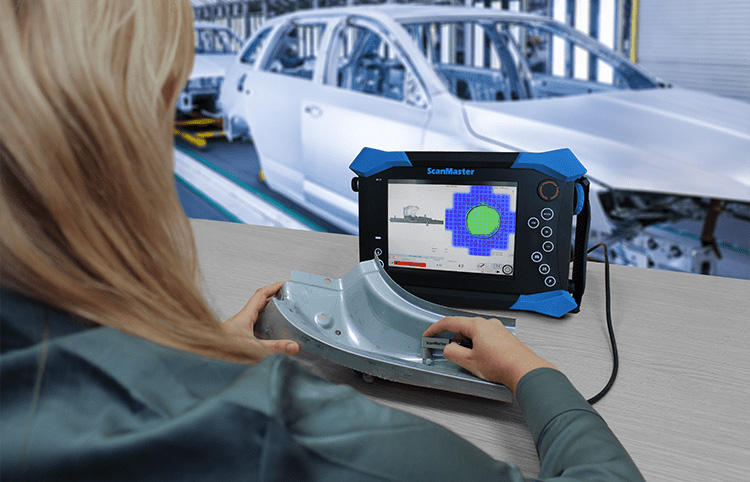

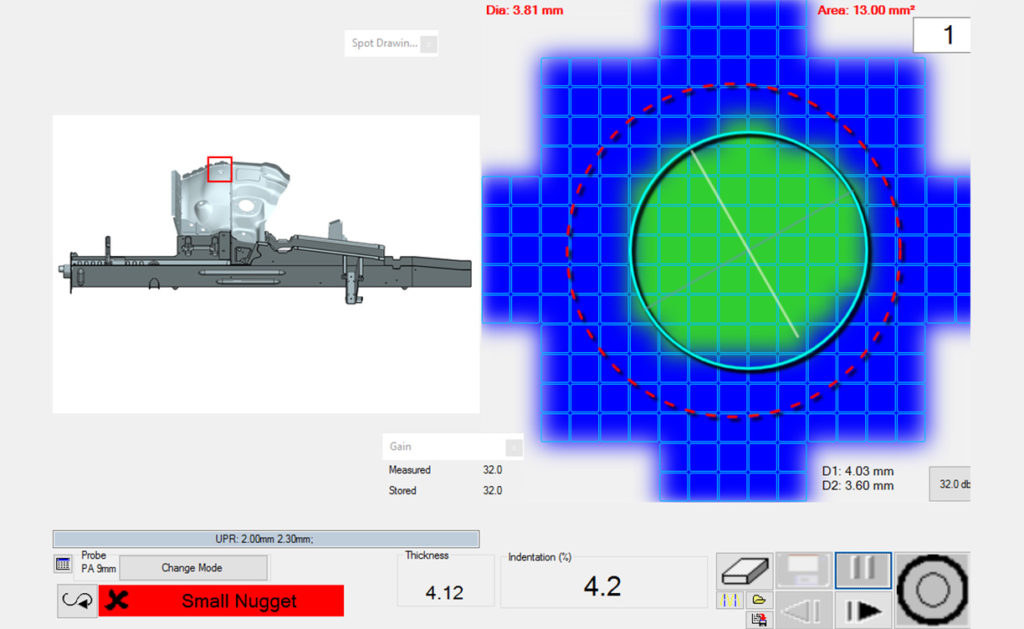

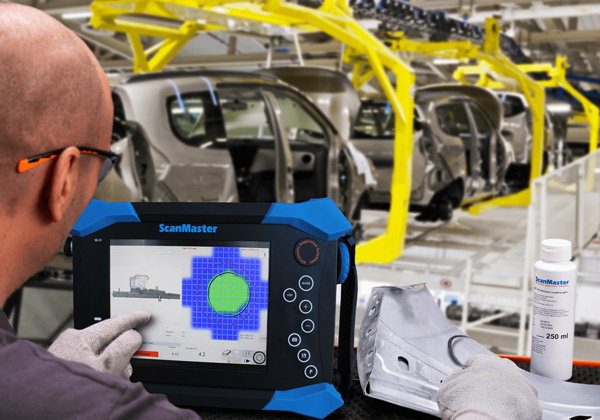

UT/x - 스폿 용접 검사
UT/x는 자동차 생산 라인과 실험실에서 신뢰할 수 있는 스
폿 용접 테스트를 위한 ScanMaster의 Phased-Array 계측기입
니다. 이 완전 자동화된 분류 계측기는 직관적인 UT 검사 경
험을 한 단계 끌어올려 최소한으로 훈련된 모든 작업자가
전문적인 테스트와 보고를 할 수 있도록 해줍니다. 단 몇 초
동안만 지속되는 극도로 빠른 검사는 나중에 보고하기 위해
제시하고 저장할 수 있는 직경 및 면적과 같은 특성을 포함
하여 용접부의 명확한 지도를 제공합니다.

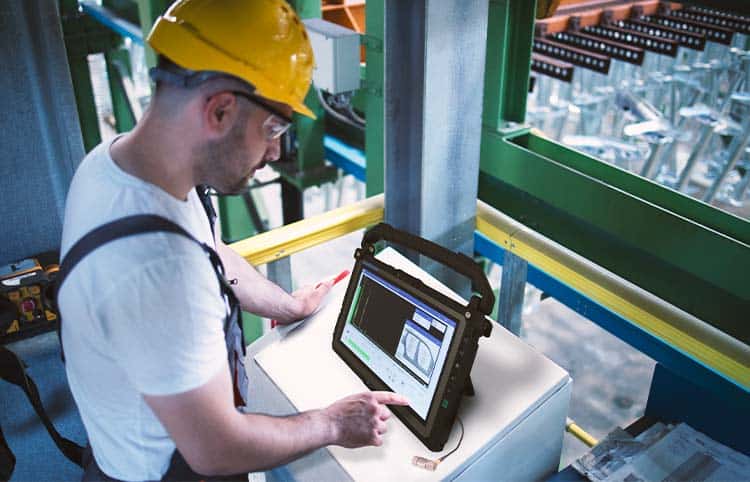

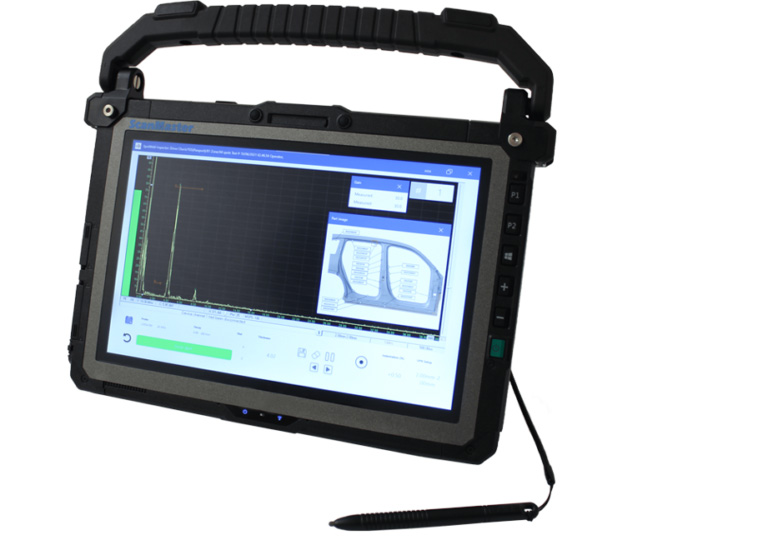

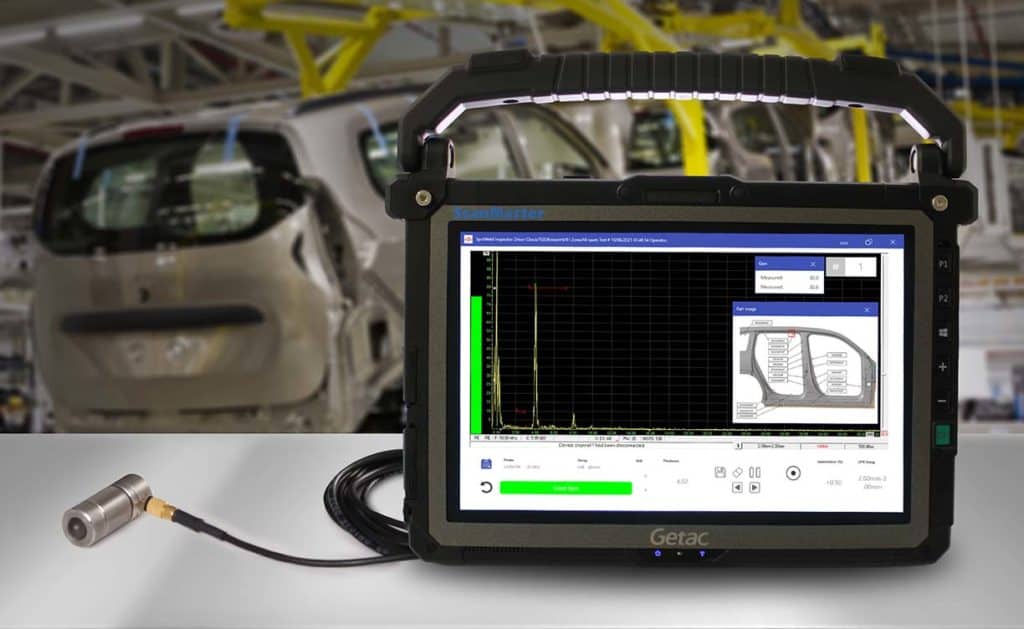

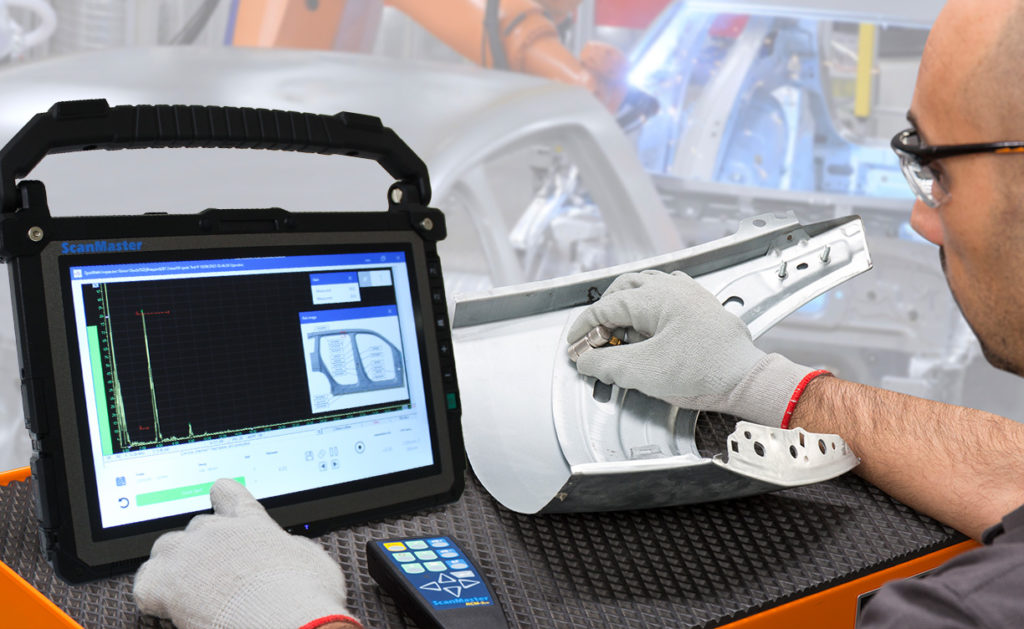

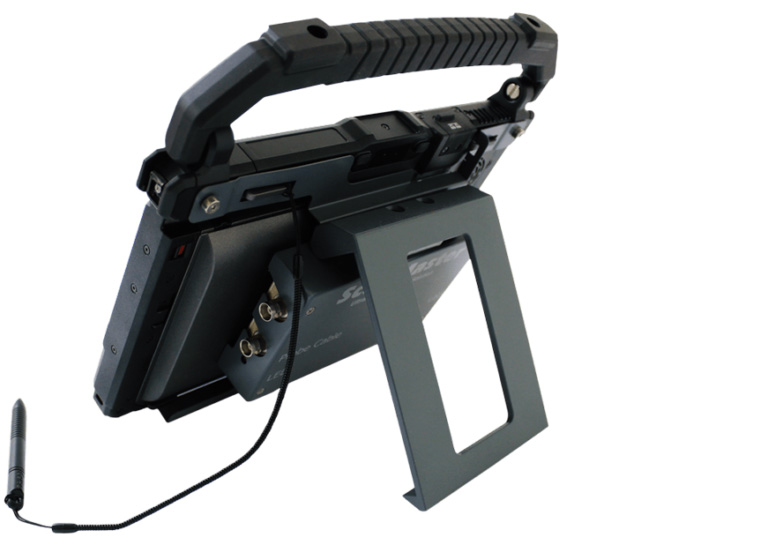

UT/Pro V2 - 통합 스폿 용접 검사기
UT/Pro V2는 UT/Mate의 모든 장점을 자동차 제품군을 위한
완벽한 솔루션으로 결합합니다. 밀리터리급 태블릿은 터치
스크린 인터페이스의 모든 장점을 매우 직관적인 방식으로
활용하여 가혹한 조건에서도 원활한 작동을 가능하게 합니
다.
오래 지속되는 배터리와 통합 핸들은 공장 전체에서 확장된
연속 사용과 부드러운 이동성을 가능하게 합니다.
