Real Time UT System | HOME > PRODUCTS > UT > Real Time UT System | |
자동 초음파 검사장치 | ||

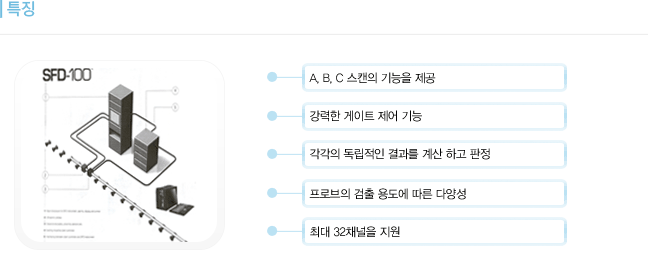

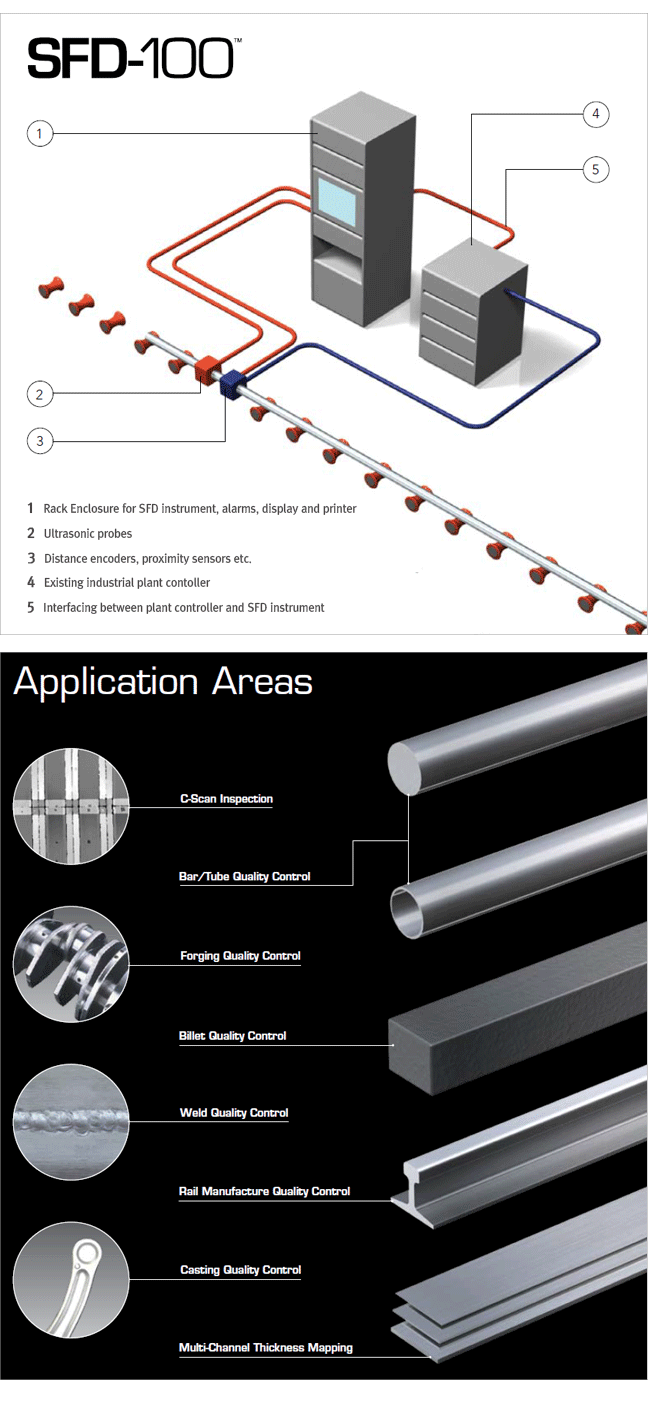

SFD-100 초음파 검사 시스템은 완전 자동화된 시스템으로서 분석 및 레포트 작성 및 디스플레이 기능을 가지고 있다. |
사 양 | ||
Electronic 사양 | Receiver Inputs 멀티채널 수 : 1, 2, 4, 6, 8, 16 변환 입력 임피던스 : 채널 당 50/100/200/500R 입력 감쇄기 : 0/-20/-40dB 입력 프리앰프 : +20dB 저 소음 프리앰프 수신기 게인 : 90dB 시스템 대역폭 : 0.1~25MHz(-6dB) 대역 여파기(bandpass filter) : 0.5/1/2.5/5/10MHz TCG : 포인트 수량: 16 진폭 해상도 : 0.8ns 시간 해상도 : 10ns 수정 합계 : 80dB 경사 범위 : 0–40dB/us Dynamic 범위 : >80dB 채널 누화 분리 : >80dB 표면 부근 해상도 : 강철로 된 1/64FBH의 경우 1.5mm 수신기 소음 : 여과 수준에 따라1.8nV/Squart (Hz)~2nV/Squart (Hz) 연결 : LEMO 또는 BNG 패치 bay 출력 전압 : -20V~-400V negative 사각파 상승/하락 시간 : 5ns+/-1ns 펄스 폭 : 10ns 스텝에서 19ns ~2us 출력 보호 : 충분히 짧은 회로 출력 보호 최대 재현율 : @10ns PW – 100kHz / 사용된 사이클 수량 @50ns PW – 100kHz / 사용된 사이클 수량 |
|
일반 사항 | 전원 : 유니버셜 전원 (110-240V) 치수 : 런치박스- 400x290x224mm (WxDxH) 랙 탑재 압력 기기–482x510x170mm 무게 : 런치박스–12kg 랙 탑재 압력 기기–15kg |
|
하드웨어 처리 | 게이트 : 6 게이트+1인터페이스 게이트 게이트 모드 : C-스캔 /스트립 차트 게이트 당 피크 : 1차, 2차… 10차, 최대 지속 게이트 개시 : 피크, 리딩/트레일링 flank, 제로 크로싱 측정 유형 : 특정 조합 형태로 된 상대적 또는 절대적 측정 정류 : RF, RW, HWR, HWN 초과 샘플링 : 최대 400MHz DAC 게이트 : 요청 시 이용 가능 후방 벽면 감쇄 게이트 : 요청 시 이용 가능 |
|
감쇄 | 모터 제어 : 최대 6축까지 서보(servo) 또는 스테퍼(stepper) 인코더 : 6 채널 단일 엔드/디퍼런셜 입/출력 외부 트리거 입력 : 3.3V 펄스 입력/5V 허용) 동기 출력 : 3.3V 펄스 출력 고 전류 스위치 : 4 채널, 500mA, 최대 정격 30V PC 인터페이스 : USB, RS232, 평행, SVGA, PS2 옵션 1:SAR, T-SYNC : TTL 호환 가능한 출력 고 전류 디지털 출력 : TTL/PLG 등에 연결하기 위한 16 출력 아날로그 출력 : 16 출력 (0-5V 범위) 옵션 2:아날로그 입력 : 8채널(+/-2.5V 범위)아날로그 출력:8채널(+/-2.5V 범위) 전류 루프 출력 : 4~20mA 출력 |
|
응용 소프트웨어 | A, B, C-스캔 및 스트립 차트 A-스캔 분포 : Hibert 변환 enveloping 최대 피크 A-스캔은매우 높은 펄스 재현율로 표시됩니다 TFT 분석을 포함한 포괄적인 DSP 도구상자 파형 처리 : 2D 및 3D 데이터 처리 다시 샘플 추출 다각형, 원, 타원형, 정사각형, 통계적인 직선 및 면적 측정 색상 팔레트 편집 : 충분히 사용자 정의 가능한 색상 지도 Gating : 경보를 발령하거나 측정 내용을 기록 |
|
A-스캔 디스플레이 | ||
복수 채널 어플리케이션의 경우 검사 과정에서 몇 개의 사이클로부터 A-스캔을 확인, 비교할 수 있는 능력이 중요합니다. 이 사례에서 6개의 A-스캔이 나타나지만 보다 복잡한 검사의 경우 다수가 포함될 수도 있습니다. 볼 수 있듯이 각 A-스캔은 이러한 특정한 셋업에 독자적인 게인 제어 기능을 갖추고 있습니다. 각 페이지에서 어떠한 제어 기능과 정보를 표시하고 원하는 바에 따라 구성하는 것은 사용자의 선택에 달려 있습니다. |
||
스트립 차트 디스플레이 | ||
몇 개의 스트립 사이클에서의 측정 결과를 보여 주는 스트립 차트는 검사 과정에서 생생하게 표시되며, 진폭, 비행 데이터 시간 각각의 혼합 형태를 포함하고 있습니다. 수많은 스트립 차트는 검사 요건으로 포함될 수 있으며, 추가 게이트들은 경보 기능을 작동시키고 플랜트 메커니즘을 제어하기 위하여 스트립 차트 자체에서 작성됩니다. SFD-100은 스트립 차트에 한정되지 않으며, C-스캔 및 B-스캔 및 강력한 평가 tool 과 색상 map 컨트롤도 표시 생성 할 수 있습니다. |
||
