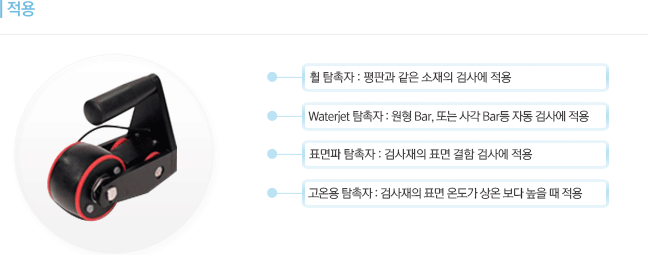

| Single Element Wheel Probe |
 |
|
∙ 단일 부품 휠 프로브는near-dry Ultrasonic 커플링에 대해서 Sonatest NDT rubber 기술
을 사용한다. 단일 부품 15mm 담금 프로브를 사용하여 단일 부품 휠 프로브는 1MHz와
10MHz 사이에서 동작하도록 설계되었으며, 저압 38mm 타이어(나타나 있는) 및 고압
25mm 타이어에 사용이 가능합니다. 이 프로브는 광학 위치 인코더가 완비되어 있으며,
Sonatest MasterScan 등과 같은 기존의 탐상기에 연결할 수 있습니다.
∙ Single element wheel probe는 RapidScan 프로브와 같은 기술로 사용되지만, 단독 압복
합재료 프로브에 맞추어진 것이다. 이것은 모든 결함 탐상기와 사용하기 적합하다.
단일 휠 프로브는 Rapidscan 프로브와 동일한 기술을 사용합니다. 그러나 이것은 싱글
Piezocomposite 프로브에 사용되어집니다. 이것은 모든 결함 탐지기와 사용하기에 적
합합니다.
∙ 증명된 ‘buggy’ 버전은 PC 기반 시스템에 사용하기 위한 부호기를 포함하고 있다. 요크
가 달린 모델 또한 이용 가능하고, 수동 또는 자동 스캐너를 가지고 사용될 수 있다.
∙ 표시된 'buggy'버전은 PC 기반의 시스템과 함께 사용하는 인코더를 포함합니다.
A yoke-mounted 모델역시 가능사용가능하며, 매뉴얼과 자동스캐너와 함께 사용할 수
있습니다.
∙ RapidScan 휠 프로브처럼, 싱글 element 휠 프로브는, 약간의 물 스프레이가 좀 더 믿을
만한 밀착을 주지만, 건조하여 사용될 수 있다.
∙ RapidScan 휠 프로브처럼, 단일 프로브 휠은 건조한 환경에서도 사용할 수 있으며, 또한
light spray of water 는 더 나은 coupling을 제공합니다. |
| SEWP-B-38-05-15-02 |
|
Single Element Wheel Probe with hand held buggy and encoder.
38mm tyre 5MHz single element immersion transducer with 2m cable |
| SEWP-Y-38-05-15-05 |
|
Yoke Mounted Single Element 38mm wide wheel probe in yoke mounting.
5MHz 15mm diameter transducer with 5m cable |
|
| |

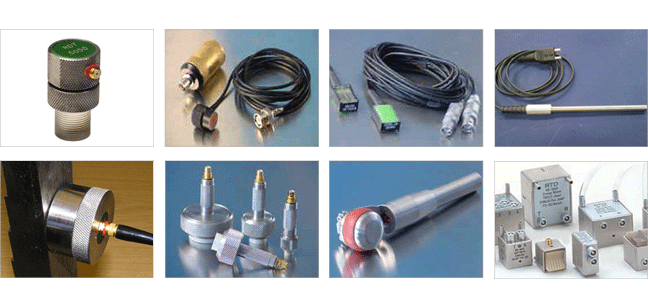

| Delay Line Transducers RDT /DT |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RDT 501 |
|
1/2.25/5/10 |
|
1/2" |
|
|
|
|
|
|
|
|
|
|
|
RDT 2525 |
|
2.25/5/10/15/20 |
|
1/4" |
|
|
|
|
|
|
|
|
|
|
|
RDT 3725 |
|
2.25/5/10 |
|
3/8" |
|
|
|
|
|
|
|
|
|
|
|
RDT 1250 |
|
5/10/15/20 |
|
1/8" |
|
|
 |
|
DT 12 |
|
Replacement delay tips for RDT12ff Probes |
|
|
|
|
|
|
|
|
|
DT25 |
|
Replacement delay tips for RDT25ff Probes |
|
|
|
|
|
|
|
|
|
DT25-0.5 |
|
Replacement ½” long delay tips for RDT25ff Probes |
|
|
|
|
|
|
|
|
|
DT25L11.4 |
|
Replacement 11.4mm long long delay tips for RDT25ff Probes |
|
|
|
|
|
|
|
|
|
DT25L19 |
|
Replacement 19mm delay tips for RDT25ff Probes |
|
|
|
|
|
|
|
|
|
DT37 |
|
Replacement delay tips for RDT37ff Probes |
|
|
|
|
|
|
|
|
|
DT50 |
|
Replacement delay tips for RDT50ff Probes |
|
| |
| EMAT |
∙ 대부분 일반적으로 수관벽 보일러관의 검사를 위해 사용되는 EMAT 탐촉자는 자기 왜곡효과에 의해 만들어진 관의
최상 산화층으로부터 외파 전파를 발생시킨다.
∙ 일반적으로 수관벽 보일러 튜브검사에 사용하며, EMAT transducers 는 자기 변형 효과에 의해 생성 된 관의 상부
표면으로부터 산화물 횡파 전파를 생성합니다. |
|
|
|
|
|
|
|
|
|
 |
|
EMAT-TYPE1 |
|
28mm diameter, adjustable brass wear/spacing ring, BNC connector |
|
|
|
|
|
|
|
|
|
EMAT-TYPE2 |
|
22mm diameter, 22mm high, with Integral cable and BNC connector |
|
|
|
|
|
|
|
|
|
EMAT-TYPE3 |
|
22mm diameter, 17mm high, with Integral cable and BNC connector |
|
|
|
|
|
|
|
|
|
EMAT-TYPE4 |
|
19mm Diameter, 23mm high with Integral cable and BNC connector |
|
|
|
|
|
|
|
|
|
149312 |
|
EMAT Test Block (Plated pipe wedge) 2-10mm |
|
|
∙ 이 탐촉자들은 450도 이상의 고온에 장기간 노출되어 만들어진 자기변형의 산화막을 가진 강철에 사용하는 데에만 적합하다.
∙ 이것들은 표준 결함 탐상기를 가지고 사용하는데 적합한 EMAT 프로브의 유일한 방식이라는 것을 유의하시기 바랍니다. |
| |
| Boiler Tube Probes |
∙ 발전소의 증기 보일러에서 용접을 검사하는데 사용되는 작고, 낮은 프로파일의, 중요한 케이블을 가진 한 쌍의 앵글
빔 탐촉자. 50mm 보일러 관에 맞도록 축으로 반경. 이 프로브들은 짧은 초점 길이를 만들고 5MHz의 주파수를 작동
하는 증가된 루프각을 가지고 있다.
∙ Small, low profile, twin angle beam transducers with integral cables, used for the inspection of welds in steam
boilers in power stations. Axially radiused to suit 50mm boiler tubes. These probes have an increased toe-in
angle, to produce a short focal length, and an opera ting frequency of 5Mhz. |
|
|
|
|
|
|
|
|
|
 |
|
모델 |
|
F MHz |
|
Deg |
|
|
|
|
|
|
|
|
|
BTP5-60B/L |
|
5 MHz |
|
60 |
|
|
|
|
|
|
|
|
|
BTP5-70B/L |
|
5 MHz |
|
70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| Magnetic Probes |
∙ 자성을 띤 프로브는, 장비를 작동하는데 양손이 자유롭게 할 뿐만 아니라 신뢰할 수 있는 두께 측정을 도와주면서
철 표면에 단단히 부착한다.
∙ Magnetic Hold probes sticks firmly to ferrous surfaces, freeing up both hands for operation of equipment as well
as aiding reliable thickness measurement. |
|
|
|
|
|
|
|
|
|
 |
|
모델 |
|
F MHz |
|
D mm |
|
|
|
|
|
|
|
|
|
MAG1825 |
|
2.25/5 |
|
3/16” |
|
|
|
|
|
|
|
|
|
MAG2525 |
|
2.25/5 |
|
1/4” |
|
|
|
|
|
|
|
|
|
MAG3725 |
|
2.25/5 |
|
3/8” |
|
|
|
|
|
|
|
|
|
MAG5025 |
|
2.25/5 |
|
1/2” |
|
|
|
|
|
|
|
MAG7525 |
|
2.25/5 |
|
3/4” |
|
| |
| DL Series Probes |
 |
|
이것은 절연 층을 통한 검사를 위해 길게 미치는 옵션을 가진, 작은 지름을 가진 두께 측정 프로브들의 범주이다.
This is a range of small-diameter thickness measurement probes, with optional long-reach for inspection through insulating layers. |
|
| |
| Railway Axle Inspection Probes |
|
|
|
|
|
|
|
|
|
 |
|
모델 |
|
F MHz |
|
D mm |
|
Deg |
|
|
|
|
|
|
|
|
|
LTCBR2.5-10 |
|
2.5 |
|
20 |
|
10 |
|
|
|
|
|
|
|
|
|
LTCBR2.5-12.5 |
|
2.5 |
|
20 |
|
12.5 |
|
|
|
|
|
|
|
|
|
LSSBR2.5-45R90 |
|
2.5 |
|
15 |
|
45 |
|
|
|
|
|
|
|
|
|
LSSBR2.5-45R100 |
|
2.5 |
|
15 |
|
45 |
|
|
|
|
|
|
|
|
|
SCBRW17.5 |
|
|
|
|
|
17.5 |
|
|
|
|
|
|
|
|
|
TCBR2.5-0 |
|
2.5 |
|
20 |
|
0 |
|
| |
| Dryscan and Roller Probes |
합성물질의 건조한 결합된 검사를 위해 쌍으로 사용된다.
Used in pairs for dry coupled inspection of composite materials |
|
|
|
|
|
|
|
|
|
 |
|
모델 |
|
F MHz |
|
D mm |
|
Conn |
|
|
|
|
|
|
|
|
|
STP5-1 |
|
1.25 |
|
5 |
|
Lemo 00 / Subvis |
|
|
|
|
|
|
|
|
|
STP5-2 |
|
0.5 |
|
5 |
|
Lemo 00 / Subvis |
|
|
|
|
|
|
|
|
|
STP10-1 |
|
1.25 |
|
10 |
|
Subvis |
|
|
|
|
|
|
|
|
|
STP10-2 |
|
0.5 |
|
10 |
|
Subvis |
|
 |
|
모델 |
|
F MHz |
|
D mm |
|
Conn |
|
|
|
|
|
|
|
|
|
RP25HS-1 |
|
|
|
25 |
|
Lemo 00 |
|
|
|
|
|
|
|
|
|
RP25HS-2 |
|
0.5 |
|
25 |
|
Lemo 00 |
|
|
|
|
|
|
|
|
|
RP25HS-2 |
|
1.25 |
|
25 |
|
Special Low-Profile design |
diameter dry-coupled Roller transducer |
| |
| 종파 사각 탐촉자 : RTD 사양 |
 |
수동식
-퍼스펙스 슈(웨지) 돌출 4mm
-뒤쪽에 Lemo-00 커넥터 구조 크기 40X30X25 mm
1.RTD/잠행성파
TRCr2-Aust-2(6x25)¼λ-SA10℉S~20/Notch 구조크기 25X25X23mm
2.RTD/ 장파
70°TRL2-Aust-2(8x14)¼λ - SA15℉S~15
3.RTD/장파
45°TRL2-Aust-2(8x14)¼λ - SA25℉S~15
4.RTD/장파
60°TRL2-Aust-2(8x14)¼λ - SA18℉S~15
5.프로브 테스트 시트 수평 측정
5.1주파수 스펙트럼 데이터 시트 와 빔 구성
5.2초점 도표(옵션) |
|
 |
|
