수동 Scanner
대표적인 수동 Scanner로써, 평판, Pipe, Elbow 용접부 검사도 할 수 있도록 디자인 되어 있다.

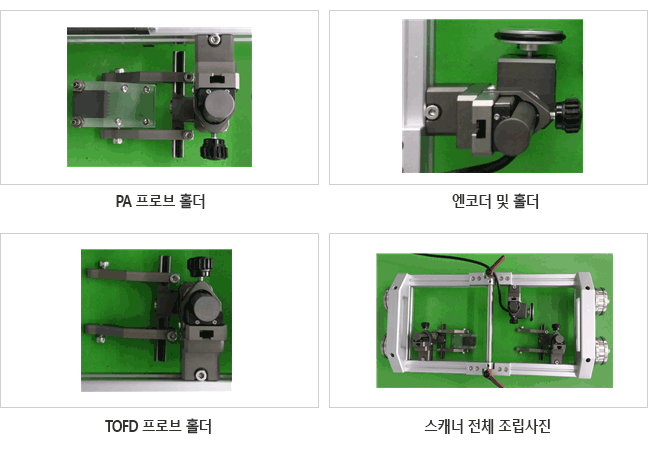

사진
사양
첨부

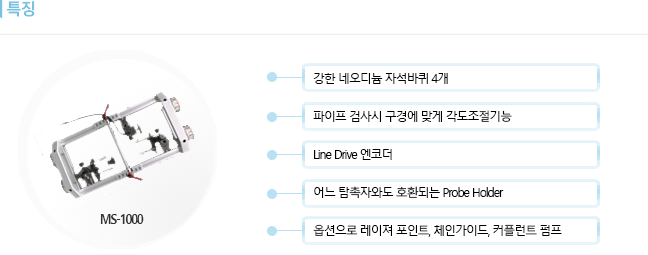

MS-1000 Scanner
모델: MS-1000
본체크기(전체)
길이480mm x 폭210mm x 높이100mm
홀더 프레임크기
길이385mm x 폭200mm x 높이20 mm
프로브 홀더 (MH-05)
프로브 홀더크기
길이93mm x 폭90mm x 높이90 mm
프로브 홀더 1set당 무게
247g
홀더 좌, 우 회전각도
좌측: 19°, 우측: 22°
홀더 높이조절 범위
최소: 36mm, 최대: 58mm
프로브 장착범위
최소: 20mm, 최대: 55mm
프로브 전, 후 위치조절 범위
3위치 8.5mm 간격
홀더 스프링 유격범위
30mm
홀더 높이 고정방식
M4 손잡이볼트
홀더 부착방법
프로파일 홈 중심 조임식(좌, 우 이동형)
