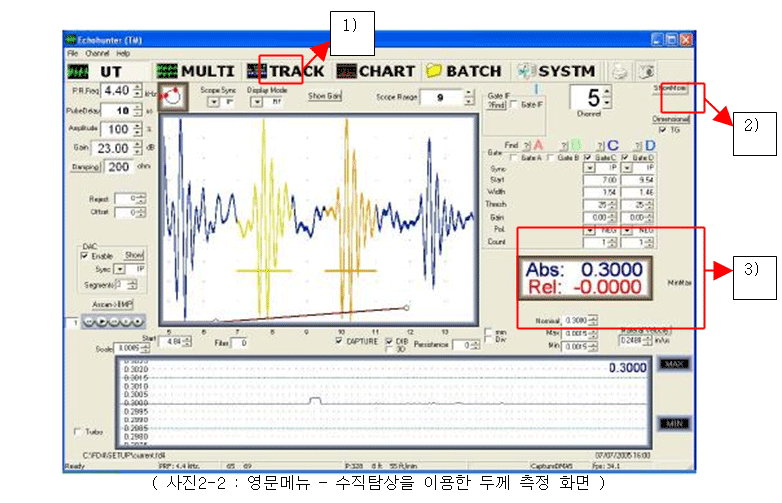

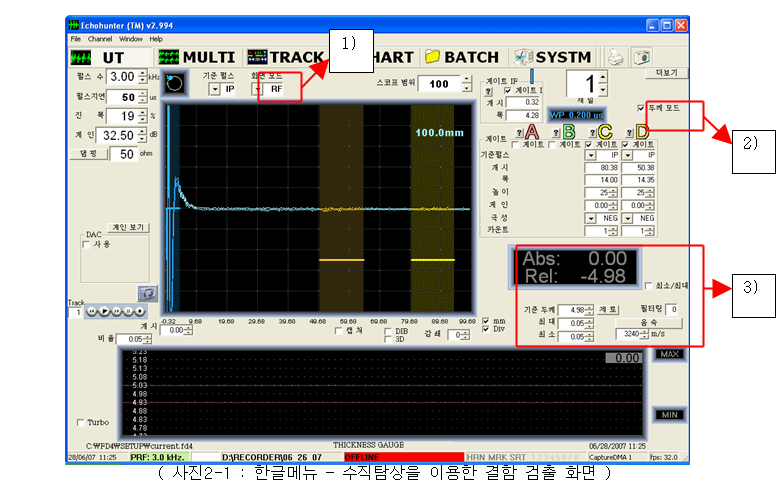

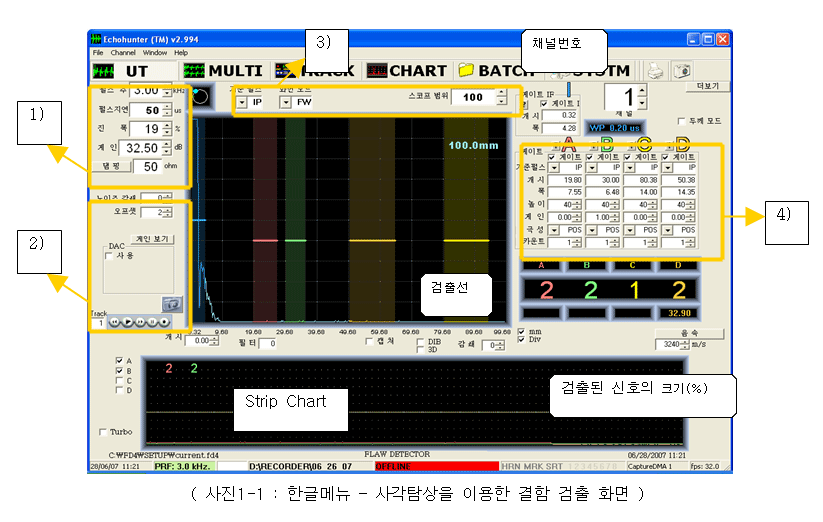

1) UT 메뉴 : 각 채널별로 각 채널에 해당하는 검사 설정을 하는 메뉴입니다.
ex) 펄스수(P.R.Freq), 진폭(Amplitude), 게인(Gain), DAC, 두께모드(TG),
화면모드(Display mode), 스코프범위(Scope range) 등등

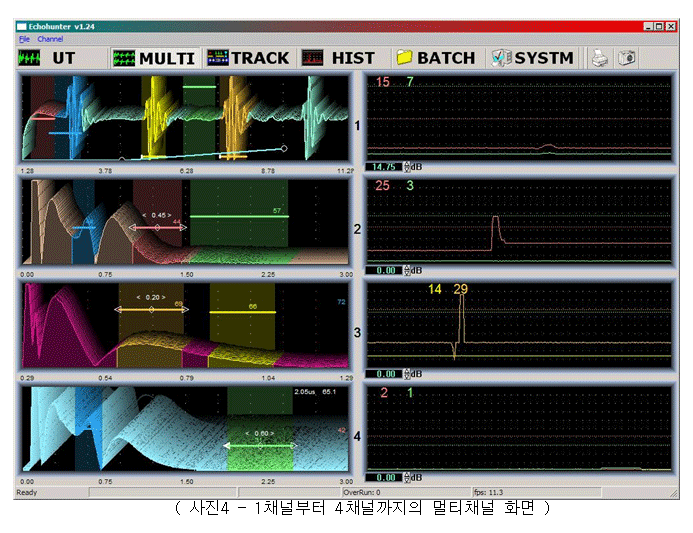

2) MULTI 메뉴 : Multi Screen Viewer로서 한 화면에 최대 16채널을 동시에 볼 수 있습니다.
3) TRACK 메뉴 : 시스템의 전반적인 설정을 하는 메뉴로 외부장치와 연동되는 광센서(Prox Sensor), 엔코더(Encoder), 말단부억제(End Suppress), 출력(Horn, Marking, Sorting)등을 설정 합니다.

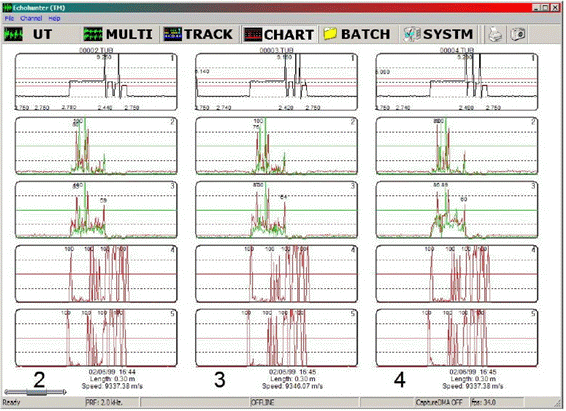

4) CHART 메뉴 : UT 메뉴 하단부의 Strip Chart의 검사 신호가 기록된 상태를 확인할 수 있습니다.
5) BATCH 메뉴 : 검사 결과를 저장할 위치(폴더) 및 검사할 제품, 작업자의 정보 등등을
설정하는 메뉴입니다.
6) SYSTEM 메뉴 : FD-4 전자장치의 하드웨어 상태 표시 및 Map Recorder의 설정을 통해
Strip Chart의 기록 유무를 설정하는 메뉴입니다. |
