Standard Calibration Test Block
표준 시험편은 재질, 모양, 치수가 권위 있는 기관에서 또는 검정된 시험편으로서, 탐상장치의 성능시험 또는 감도 조정에 사용 된다.

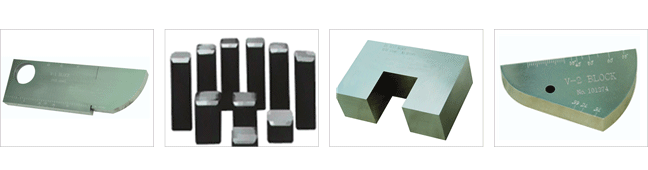

사진
사양
활용
첨부
Standard

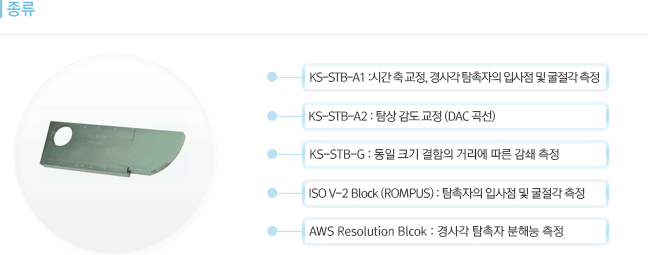

1 Standard Calibration Test Block
종 류
시험편 명
적 용
용 도
KS-STB-A1
JIS-STB-A1
IIW V1
수직 및 경사각
탐상
- 시간 축 교정
- 경사각 탐촉자의 입사점 및 굴절각 측정
- 분해능 측정
- 탐상 감도 조절
IIW Type 1
IIW Type 2
KS-STB-A2
JIS-STB-A2
경사각 탐상
- 경사각 탐촉자의 분해능 측정
- 탐상 감도 교정 (DAC 곡선)
KS-STB-A21
- 탐상 감도 교정 (DAC 곡선)
KS-STB-A22
- 파이프 & 튜브 검사를 위한 탐상 감도 교정
(DAC 곡선)
KS-STB-A3
JIS-STB-A3
수직 및 경사각
탐상
- 시간 축 교정
- 경사각 탐촉자의 입사점 및 굴절각 측정
- 탐상 감도 조절
KS-STB-N1
JIS-STB-N1
수직 탐상
- 탐상 감도 조절
KS-STB-G
JIS-STB-G
수직 탐상
- 탐상 감도 조절
- 동일 크기 결함의 거리에 따른 감쇄 측정
- 결함 크기에 따른 증폭 비 측정
AWS
DC Block
경사각 탐상
- 시간 축 교정 및 입사점 측정
AWS
Resolution Block (RC)
AWS
Resolution Blcok
- 경사각 탐상
AWS
DSC Block
경사각 탐상
- 시간 축 교정
- 탐촉자의 입사점 및 굴절각 측정
- 탐상 감도 조절
AWS
DS Blcok
수직 탐상
- 증폭의 직선성 측정
BC
IOW Blcok
경사각 탐상
- 빔 분산 측정
- 굴절각 측정
ASTM
SC Block
경사각 탐상
- 탐상 감도 교정 및 굴절각 측정
ISO
V-2 Block
(ROMPUS)
Mini Angle
Beam Block
Standard and Metric
경사각 탐상
R:25(1.0")
&
R:50(2.0")
T:12.5 (0.5")
or
25 (1.0")
- 시간 축 교정
- 탐촉자의 입사점 및 굴절각 측정
- 탐상 감도 조절
Step Wedges
초음파 두께
측정기 교정
- 5 Step or Custom Step Blocks
활 용
KS-STB-A1
