| 적 용 |

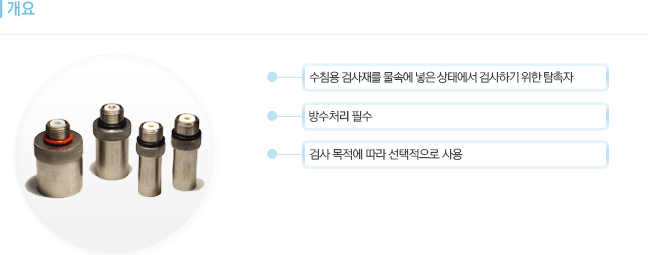

검사재를 물속에 넣은 상태에서 검사하기 위한 탐촉자로서 방수처리는 필수이며, 검사 목적에 따라 선택적으로 사용한다.
1) 수침용 수직 탐촉자 : 일반적 수침탐상 검사에 적용
2) 수침용 Point Focus 탐촉자 : 박판 같은 얇은 소재의 미세결함 검출에 적용
3) 수침용 Line Focus 탐촉자 : 주로 파이프류의 모재 검사를 위해 적용 |
| |
| Immersion Transducers |
| Order Code |
|
F MHz |
|
D mm |
|
Deg |
|
Connector |
| IM (G, R, HR,) 501/5025/5050/5010 |
|
1/2.25/5/10 |
|
1/2" |
|
|
|
UHF |
| IM (G, R, HR,) 751/7525/7550/7510 |
|
1/2.25/5/10 |
|
3/4" |
|
|
|
UHF |
| IM (G, R, HR,) 101/1025/1050 |
|
1/2.25/5 |
|
1" |
|
|
|
UHF |
| IM (G, R, HR,) 2525/2550/2510/2515 |
|
2.25/5/10/15 |
|
1/4" |
|
|
|
UHF |
| IM (G, R, HR,) 3725/3750/3710 |
|
2.25/5/10 |
|
3/8" |
|
|
|
UHF |
| PIM(501,5025,5050,5010) |
|
1/2.25/5/10 |
|
1/2" |
|
|
|
UHF |
| PIM(7525,7550) |
|
2.25/5 |
|
3/4" |
|
|
|
UHF |
| PIM(1850,1810,1810RAI,1810TIM) |
|
5/10/10/10 |
|
3/16" |
|
|
|
UHF |
| PIM1835-GE |
|
3.5 |
|
3/16" |
|
|
|
Top mounted Microdot |
| PIM(3725,3750,3710) |
|
2.25/5/10 |
|
3/8" |
|
|
|
UHF, R/A, UHF |
| PIM2510 |
|
10 |
|
1/4" |
|
|
|
UHF |
| PIM1025 |
|
2.25 |
|
1 |
|
|
|
UHF |
| |
| SLIH High-Damped and SLIM Medium-Damped Immersion Probes |
| SLIH5-0.5 |
|
5 |
|
1/2" |
|
|
|
UHF |
| SLIH(5,10,15)-5 |
|
5/10/15 |
|
5 |
|
|
|
UHF |
| SLIH(1,2,5,10,15)-10 |
|
1/2/5/10/15 |
|
10 |
|
|
|
UHF |
| SLIH(2,5)-15 |
|
2/5 |
|
15 |
|
|
|
UHF |
| SLIH5-20 |
|
5 |
|
20 |
|
|
|
UHF |
| SLIH(2,5)-25 |
|
2/5 |
|
25 |
|
|
|
UHF |
| SLIM(5,10)-5 |
|
5/10 |
|
5 |
|
|
|
UHF |
| SLIM(2,5,10)-10 |
|
2/5/10 |
|
10 |
|
|
|
UHF |
| SLIM(2,5)-15 |
|
2/5 |
|
15 |
|
|
|
UHF |
| SLIM(1,2,5)-25 |
|
1/2/5 |
|
25 |
|
|
|
UHF |
| SLIM1-34SF76 |
|
1 |
|
34 |
|
|
|
UHF |
| SLIM0.5-34 |
|
500 |
|
34 |
|
|
|
UHF |
