Phoenix SCANNER SYSTEM | ||

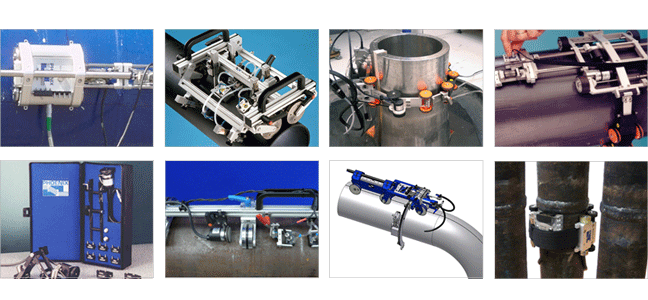

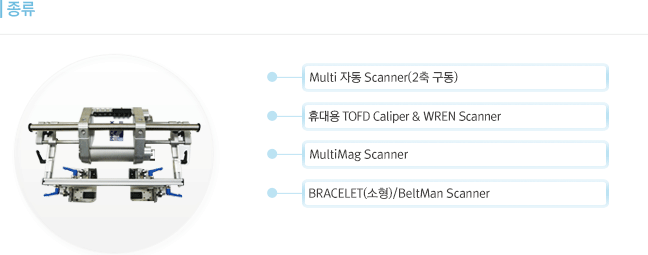

Phoenix사의 대표적인 제품들로 자동 및 메뉴얼 Scanner로 나뉘며, 용접부 및 형상이 어려운 제품 검사를 쉽고 빠르게 접근을 할 수 있게 도와준다. |
Modular Motorized Scanner | ||
2축 전동 스캐너(MagScan) | ||
대표적인 자동화 검사 Scanner로써, 평판, Pipe 뿐만 아니라, Elbow 용접부 검사도 할 수 있도록 디자인 되어 있다. 스캔 속도는 양축에서 50mm/sec이며, 파이프 지름이 100mm(4")에서 250mm(10") 까지 스캔 가능하다. 페인트가 칠해진 표면에서 사용하기 위한 강한 자성의 바뀌는 도금이 유지되는 페라이트계로 공급된다. 선택적인 부속품으로 어떤 UT 장비와도 사용할 수 있는 전동기 컨트롤러와 커플 런트 펌프, 레이져 포인터, 가이드 체인, 부가적인 프로브 장착 브래켓들이 있다. |
||
모타 컨트롤러 : MCPA | ||
직류 서보모터 운용. 24 volts, 2 또는 4 amps어떤 스캐너와도 빠른 접속이 가능 본체 또는 PC 연결로 조절Windows 운용 체계를 바탕으로 한 프로그램쉬운 조립과 조절수집 시스템과 함께 실행 |
Manual Magnetic Scanner | ||||
ㆍ플레이트나 파이프 용접의 TOFD 검사를 위한 Single axis Probe Holder ㆍFLEXIBLE한 엔코더 Holder에 의한 쉬운 위치 설치 ㆍ다양한 용접 형태에 적용 가능 ㆍTOFD 캘리퍼스는 도구 필요 없이 쉽게 설치대에 고정할 수 있다. ㆍWREN Scanner는 100mm(4") 또는 200mm(8") 길이로 이용가능하다. ㆍ모든 용접들은 접촉매질 관개를 포함하고 있다. |
MultiMag | |||||||||||||
1) MagMan Scanner | |||||||||||||
MagManⅢ | Mini MagMan | MagMan | |||||||||||
ㆍ다양한 용접부 형태에 적용이 가능하다. ㆍ페라이트계 용접의 Phased array, TOFD, and pulse-echo 검사에 적합 ㆍ평판 및 파이프(50mm(2") OD/225mm(9") OD)까지 검사 가능한다. ㆍ12개의 Probe들을 동시에 수용할 수 있다. ㆍProbe 정렬 및 최적의 신호 유지를 위해 다양한 옵션 가능(가이드 체인, 레이저 포인트, 물 튀김 막이 등) ㆍ스프링이 장착된 Probe Holder에 의한 신호 끊김 방지. |
|||||||||||||
2) MultiMag Scanner | |||||||||||||
|
|||||||||||||
3) BRACELET(Phased Array용) | |||||||||||||
|
|||||||||||||
4) MagBug | |||||||||||||
| |||||||||||||
4) Sp-Arc mapping 스캐너 | |||||||||||||
|
