| 필름 농도 측정기 및 대비 시험편 | ||
| 방사선 필름의 흑, 백도를 측정하는 농도계 및 ASTM에서 제작된 대비 필름으로 방사선 투과검사의 방사선 사진 판정 결과를 평가에 이용 된다. | ||
 |
||

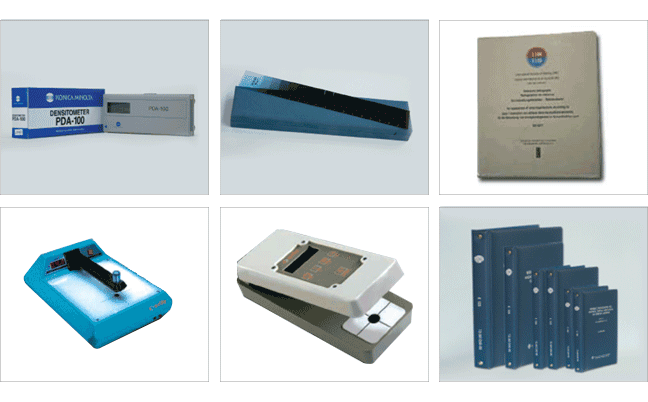

사진
필름 농도 측정기
Reference Films
첨부
 |
| 필름 농도 측정기 | ||||||
| 1. 필름 농도 측정기 PDA-100 | ||||||
 |
측정 대상 | Transmission density of black and white image | ||||
| 농도 범위 | 0 ~ 4.0D | |||||
| 측정 면적 | 2.5mm diameter | |||||
| 측정 표시 | 3digit value(LCD display, reflecting type) | |||||
| 정 밀 도 | ±0.03D | |||||
| 검 출 기 | GaAsP photodiode | |||||
| 전 원 | AA Battery | |||||
| 크 기 | 160 X 65 X 30mm | |||||
| 무 게 | 400g | |||||
| 소형이며 견고하고 휴대용으로 사용하기 편리하다. 건전지나 교류전원을 사용한다. | ||||||
| 2. 필름농도측정기 X-Rite 301 | ||||||
 |
측정 범위 | Outer diameter 0.4 | ||||
| 정 확 도 | ± 0.02D | |||||
| 반 복 성 | ± 0.01D | |||||
| 예열 시간 | 필요 없음. | |||||
| 측정 면적 | 2mm | |||||
| 무 게 | 690g | |||||
| X-Rite 301 방사선 사진을 평가할 때 촬영한 필름의 품질을 점검하고 판독을 행하기 전에 필름의 농도를 측정하는데 사용한다. | ||||||
| 3. 필름농도측정기 X-Rite 331 | ||||||
 |
측정 범위 | Outer diameter 0.5(caliber 2mm) | ||||
| 정 확 도 | ± 0.02D | |||||
| 반 복 성 | ± 0.01D | |||||
| 예열 시간 | 60초 이하 | |||||
| 측정 면적 | 1, 2, 3mm | |||||
| 무 게 | 3.86Kg | |||||
| 소형이며 견고하고 휴대용으로 사용하기 편리하다. 건전지나 교류전원을 사용한다. | ||||||
| 4. 보정용 농도 측정 필름(Calibrated Step Tablet) | ||||||
 |
Densitometer의 교정시 사용되는 인증된 Film Step Table. ㆍStep : 17Steps ㆍRange : less than 0.20 ~ greater than 4.0 |
|||||
| 대비방사선 투과 필름 (Reference Films ) | ||||
| 1. IIW (ISO 5817 REFERENCE RADIOGRAPHS) | ||||
 |
∙ 재질 : Steel, 알루미늄 ∙ ISO 5817 REFERENCE RADIOGRAPHS ∙ 67장으로 구성되어 있으며, DIN A4 바인더에서, 강 맞대기 용접 이음의 ISO 5817 설명에 따라 용접 결함 평가를 위한 참조 방사선 사진 |
|||
| 2. 대비 방사선 필름 ASTM(ASTM Reference Films) | ||||
 |
∙ ASTM에서 제작된 대비 필름으로 방사선 투과검사의 방사선 사진 판정 결과를 평가에 이용된다. ∙ 제작자, 사용자, 시험등의 평가 결정용으로 사용된다. ∙ 경험이 적은 검사자들이 표준에 맞춰 명확한 필름 판정에 도움이 된다. |
|||
| E155 Volumel I | 알루미늄과 마그네슘 주조물의 검사를 위한 대비 방사선 투과 필름 알미늄 주조물용의 대비필름 13매와 마그네슘 주조물용의 대비필름 10매로 이루어져 있으며 gas porosities, gas holes, shrinkage 및 foreign material 등의 결함을 보임. |
| E155 Volume II | 마그네슘 주조물의 검사를 위한 대비 방사선 투과 필름 4매로 이루어져 있으며 그 중 3매는 sand inclusion 과 segregation 등의 결함을 보이며 1매는 기타 다른 결함을 보임. |
| E186 (Vol I,II,III) | 두께가 두꺼운 (2~4 1/2in.) 철강 주조물의 검사를 위한 대비방사선 투과필름 (Volume I - III) 3set는 결함을 5 category로 나누어 gas porosity, sand 및 slag inclusion, shrinkage, 그리고 선형 결함 등을 등급에 따라 나타내며, 삽입물(insert) hot tear, crack 등을 나타냄. |
| E186 Volume I | 1-MV X-Rays 와 Iridium 192 주조물의 검사를 위한 대비방사선 투과필름(이전에 "1에서 2-Mev X-rays"로 불리었던).-15 X 17"( 381 X 432mm)에서 5 X 8" ( 127 X 203mm)짜리 28세트 플레이트. |
| E186 Volume II | 2-MV X-Rays와 Cobalt-60 주조물의 검사를 위한 대비방사선 투과필름 (이전에 "gamma rays"로 불리었던). 이것은 Cobalt-60과 동급 동위원소 방사선과 2-MV에서 4-MV까지 X-Rays를 포함하고 있다. 15 X 17"( 381 X 432mm)에서 5 X 8" ( 127 X 203mm)짜리 28세트 플레이트 링 바인더. |
| E186 Volume III | 4-MV에서 30-MV X-Rays (이전에 "10 에서 24 Mev X-rays"라고 불리었던). 15 X 17"( 381 X 432mm)에서 5 X 8" ( 127 X 203mm)짜리 28세트 플레이트 링 바인더. |
| E192 | 항공 우주 산업을 위한 Investment 철강 주조물의 대비 방사선 투과 필름 두께가 얇은 Investment 주조물에서 발생되는 결함의 종류와 등급을 16매의 필름으로 나타냄. |
| E242 | 특정 파라메타 변화에 따른 방사선 투과사진의 변화에 대한 방사선 투과 필름 결함을 가지고 있는 강용접부를 촬영한 36매의 교육용 필름임. 방사선 에너지, 피검물의 두께와 필름 특성 등 촬영테크닉의 변화에 따른 방사선 투과 사진상의 결함의 상의 차이를 나타냄. |
| E272 | 고장력 동 및 니켈 동합금 주조물을 위한 대비 방사선 투과 필름 저에너지 X-ray 또는 Ir-192로 lin. 두께의 판형 주조물을 촬영한 12매와 3MeV X-ray 또는 Co-60으로 3 in. 두께의 판형 주조물을 촬영한 25매의 필름으로 이루어짐. gas porosity , sand inclusion, dross inclusion, linear shrinkage 및 featherȳ 또는 sponge shrinkage 등의 결함을 나타냄. |
| E280(Vol I, II) | 두께가 두꺼운 철강 주조물의 검사를 위한 대비 방사선 투과 필름은 41/2“ X 12”(114mm X 305mm)까지 적용가능하다. Volume 당 28매 총 56매로 이루어짐. gas porosity, sand inclusion과 세 가지 다른 형태의 shrinkage 및 crack, hot tear insert 등을 나타냄. |
| E280 Volume I, | 2-MV X-Rays와 Cobalt-60 대비 방사선 투과 필름. 이것은 cobalt-60 또는 동급 동위원소 방사선 2 MV 에서 4 MV X-Rays를 포함하고 있다. 8-1/2" X 11"( 216 X 279 mm)의 28세트 플레이트의 링 바인더. |
| E280 Volume II | 4-MV to 30 MV X-Rays 대비 방사선 투과 필름. |
| E310 | Tin bronze 주조물을 위한 대비 방사선 투과 필름 총 22매 중 15매는 lin. 판형주조물을 촬영한 것이고 7매는 ¾ in. 판형주조물을 촬영한 것임. MIL-B16541, B16567에 명시된 것과 유사한 재질에 적용하며 gas porosity , linear shrinkage 및 feathery shrinkage 등을 나타냄. |
| E390 (Vol I,II,III) | 철강 용융 용접부를 위한 대비 방사선 투과 필름 7개의 두께가 다른 용접부를 촬영한 방사선 투과 필름으로써 7가지 두께 범위에 적용함.공사 계약상의 Specification으로도 사용될 수 있음. |
| E390 Volume I, | 철강 용융 용접부를 위한 대비 방사선 투과 필름. Vol I -- 16 플레이트, 1/4“까지 |
| E390 Volume II | 철강 용융 용접부를 위한 대비 방사선 투과 필름. Vol I -- 29 플레이트, 1/4“에서 3“ |
| E390 Volume III | 철강 용융 용접부를 위한 대비 방사선 투과 필름. Vol I -- 32 플레이트, 3“ - 8“ |
| E446 (Vol I,II,III) | 두께 2“까지의 철강 주조물에서 발생하는 다양한 불연속의 형태와 정도를 나타내는 대비 방사선 투과 필름이다. 총 102매이며 category A gas porosity, category B sand 및 slag inclusion, category C 4가지 형태의 shrinkage, Category C Crack Category E hot tear, Category F insert, Category G mottling 등으로 구분되어 있음. |
| E446 Volume I, | Medium Voltage (Nominal 250 kVp) X-Ray 대비 방사선 필름 15X17" 링 바인더에 5X7"크기의 34세트 도해(삽화) |
| E446 Volume II | 1-MV X-Rays와 Iridium-192 대비 방사선 필름 15X17" 링 바인더에 5X7"크기의 34세트 도해(삽화) |
| E446 Volume III | 2-MV에서 4-MV X-Rays와 Cobalt-60 대비 방사선 필름 15X17" 링 바인더에 5X7"크기의 34세트 도해(삽화) |
| E505 | 알루미늄 및 마그네슘 다이캐스팅의 검사를 위한 대비 방사선 투과 필름 알미늄 합금과 마그네슘 합금의 다이캐스팅에서 발생되는 결함을 나타냄. |
| E592 | 표준 가이드 |
| E802 | Gray iron 주조물 검사를 위한 대비 방사선 투과 필름 4.5“ 까지의 gray 철강 주조물의 검사를 위한 필름. |
| E1320 (Vol I,II,) | 티타늄 주조물 검사를 위한 대비 방사선 투과 필름 |
| E1320 Volume I | 1“까지의 두께 |
| E1320 Volume II | 1“에서 2“ 넘는 두께 |
| E1648 | 알루미늄 fusion 용접 검사를 위한 대비 방사선 투과 필름 각 set는 8매로 (22 x 28cm) 이루어졌으며 39매의 표본이 19mm 두께까지 커버한다. |
| Attachment | English | Korean | ||
| 필름농도측정기 및 대비방사선필름 카탈로그 |  |
