감마선 조사장치 880 Delta 및 방사선원

SETINEL™ 방사선 조사장치 880 Delta은 휴대용이며, 폴리우레탄 재킷에 의해 외부 충격에 강하며 복합삼각형 모양으로 불안정한 작업여건에 안정적으로 설치할 수 있게 설계되었으며 가볍고 컴팩트한 산업용 감마레이 조사장치로 신뢰할 수 있는 국제 표준형 장비입니다.

사진

사양

첨부

링크

감마선 조사장치

모델명

880Delta

주요 응용 부분

  산업용 감마선 투과 검사
  80DELTA 감마선 조사장치는 약 2.71g/cm3 ~ 8.53 g/cm3의 밀도 범위의 금속 재료 및
  구조를 검사하기 위하여 사용되며, 주로 방사성동위원소 Ir-192 와Se-75 및 기타
  방사성동위원소를 이용하여 산업용 감마선 투과검사에 사용된다.

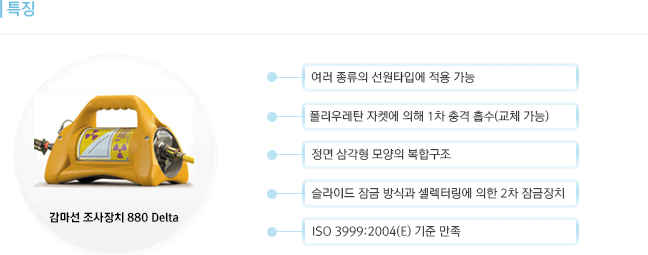

  여러 종류의 선원타입에 적용 가능
  폴리우레탄 자켓에 의해 1차충격 흡수(교체 가능)
  정면 삼각형 모양의 복합구조(불규칙적인 지형에서도 안정적으로 사용할 수 있도록 설계)
  슬라이드 잠금 방식과 셀렉터링에 의한 2차 잠금 장치
  S-Tube의 선원 이동방식이 높은 위치에서 낮은 위치로 이동하는 형태(S-Tube의 무리가 적음)
  ISO 3999:2004(E) 기준 만족

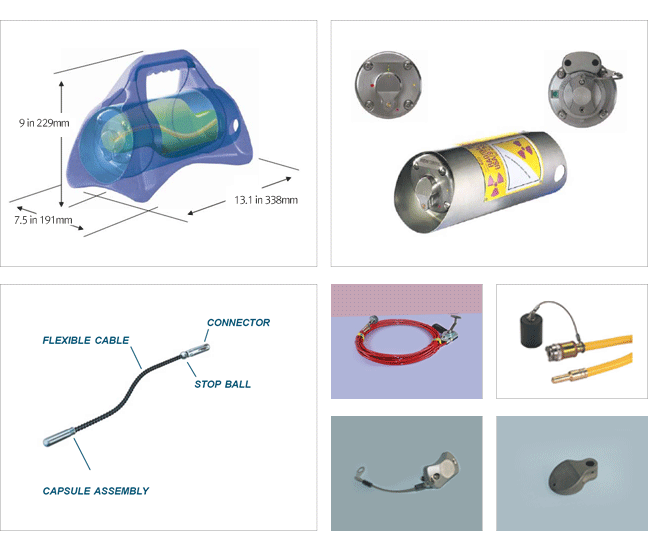

구조

  차폐체인 감손우랴늄(DU)는 양 끝에 강철 원형판이 용접된 관형 강철케이스 안에
  들어있다. 내부 공간은 폴리우레탄 폼으로 채워져 있다. 조사장치본체는 핸들과
  베이스로 구성된 폴리우레탄 재킷 안에 들어있다

크기

  길이 : 13.33 인치(33.8cm)
  폭 : 7.5 인치(19.1cm)
  높이 : 9 인치(22.9cm)

감마선 조사기 총중량

52 lbs(24kg)

감손우라늄 중량

34 lbs(15.4kg)

880 Delta에 대한 승인된 핵종에 관한 내용

핵종	모델 번호	감마 에너지 범위	반감기	철에 대한 적정 투과 두께	방사선원 최대장전 용량
Ir-192	IRS100 A424-9 A424-23**	206-612 keV	74일	12-63 mm	150Ci 5.55TBq
Se-75	A424-25W A424-25**	66-401 keV	120일	3-29 mm	150Ci 5.55TBq
Yb-169	*	8-308keV	32일	2-20 mm	30Ci 1.11TBq
Co-60	A424-19	1.17-1.33 MeV	5.27년	5-150 mm	65mCi 2.40GBq
Cs-137	A424-30	663 keV	30년	12-63 mm	380mCi 14.0GBq
제조국 설계승인번호		USA/9096/B(U)-96
국내 설계승인번호		ROK/0015/B(U)-96
제조사		QSA GLOBAL Inc

감마 상수

핵종	37GBq당 1m에서(1 Ci)	37GBq 당 1ft에서 (1 Ci)
Ir-192	4.80 mSv/hr (0.48 R/hr)	52.0 mSv/hr (5.2 R/hr)
Se-75	2.03 mSv/hr (0.203 R/hr)	22.0 mSv/hr (2.2 R/hr)
Yb-169	1.25 mSv/hr (0.125 R/hr)	13.0 mSv/hr (1.3 R/hr)
Co-60	13.0 mSv/hr (1.30 R/hr)	140 mSv/hr (14.0 R/hr)
Cs-137	3.20 mSv/hr (0.32 R/hr)	34.0 mSv/hr (3.4 R/hr)

종류별 반가층

종류	대략적인 밀도	Yb-169	Se-75	Ir-192	Co-60	Cs-137
콘크리트	2.35	1.140(29.0)	1.180(30.0)	1,700(43.2)	2.400(61.0)	3.00(76.2)
알루미늄	2.65		1.100(27.0)
강철	7.80	0.170 (4.3)	0.315(3.0)	0.512(13.0)	0.827(21.0)	0.900(22.9)
납	11.34	0.032(0.8)	0.039(1.0)	0.200(5.1)	0.500(12.7)	0.250(6.4)
텅스텐	17.80		0.032(0.8)	0.130(3.3)	0.310(7.9)	0.225(5.7)
DU	18.70			0.050(1.3)	0.270(6.8)	0.125(3.2)
