| 용접부 결함 시험편 | ||

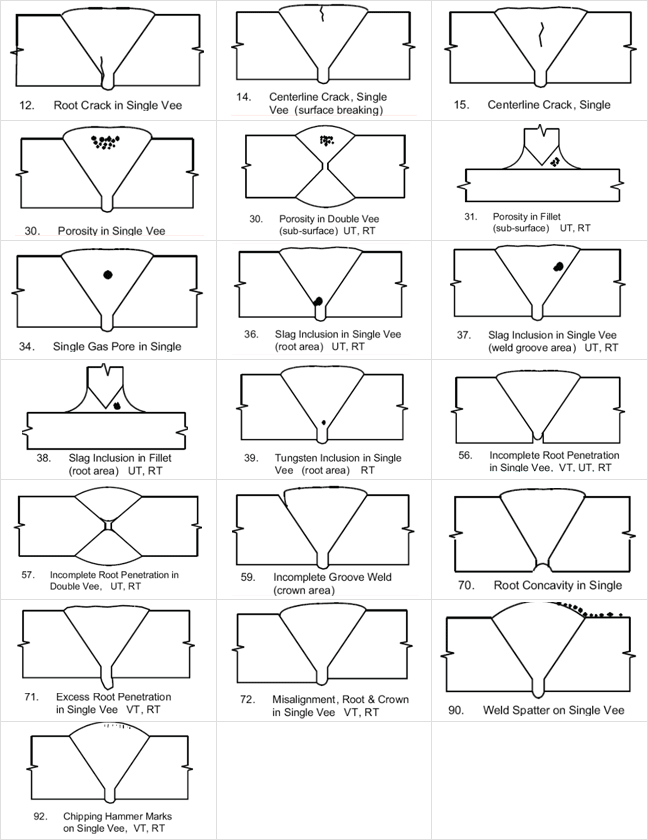

| 방사선 검사에서 사용되는 대표적인 용접부를 종류별로 인공 결함을 종류별로 다양하게 제작한 뛰어난 교육 자료입니다. FlawTech 시험편은 실질적인 용접에서 발생하는 모든 결함을 포함하는 시험편입니다. |
||
 |
||

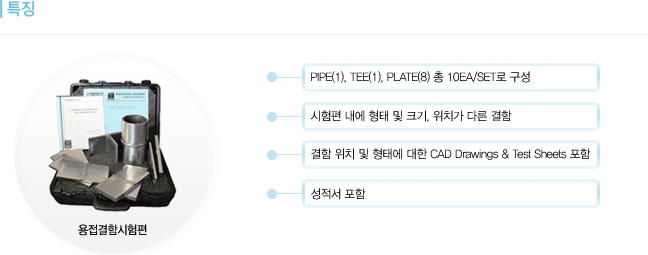

| 교육용 kit 사양 | ||
| - 2 Plates ( 0.625"T x 4"W x 8"L) - 6 Plates (0.375"T x 4"W x 8"L) - 1 Pipe (4" Dia. x 0.337" wall x 8" Long ) - 1 Tee (0.375"T x 4"W x 4"H x 8"L) |
||

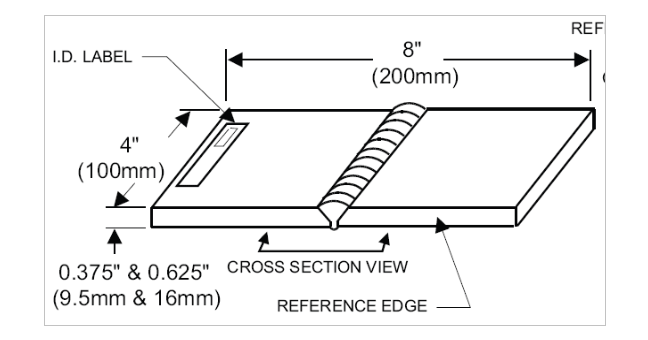

| Plates 용접 부 도면 : 0.625"T x 4"W x 8"L 2EA / 0.375"T x 4"W x 8"L 6ESA | ||
 |
||

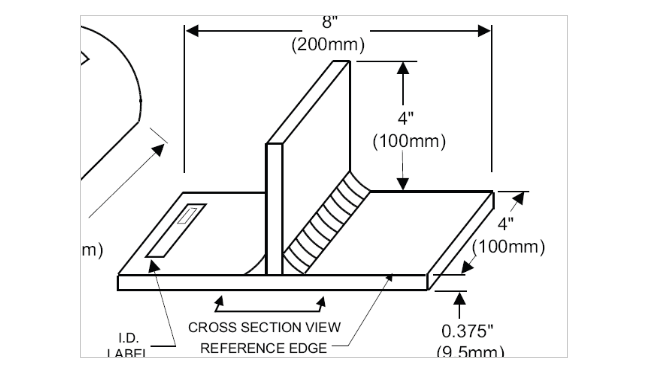

| Tee 용접 부 도면 : 0.375"T x 4"W x 4"H x 8"L | ||
 |
||

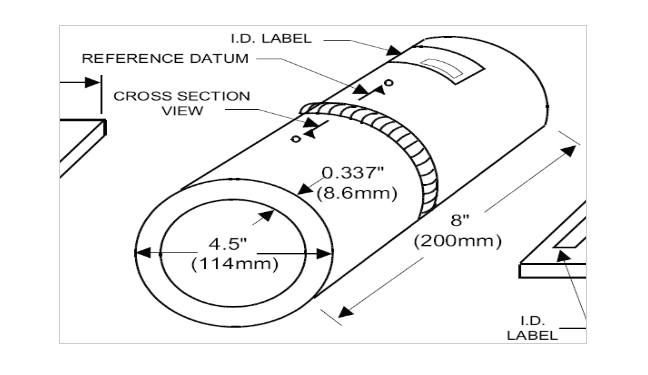

| Pipe 용접 부 도면 : 4" Dia. x 0.337" wall x 8" Long | ||
 |
||
