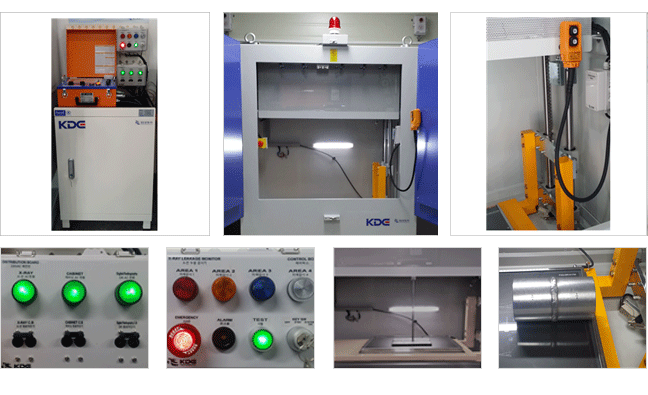

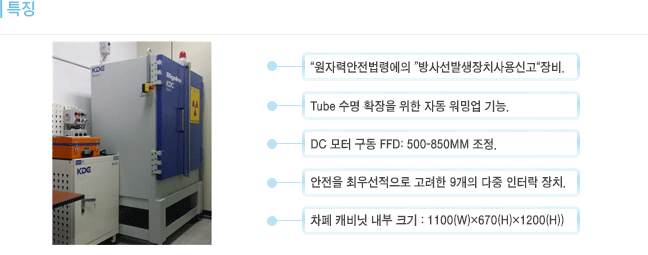

| 캐비닛 형 발생장치 사양 |
| 내부 크기 |
|
1100(W)x 670(D) x 1200(H)mm |
| 외부 크기 |
|
1200(W)x 875(D) x 1800(H)mm |
| 입구 크기 |
|
910(W)x x 960(H)mm |
| 양문 잠금장치 |
|
Electromagnetic lock / 4인터락 |
| 상하 이동 장치 |
|
700(W)x 500(D) (테이블) |
| 상하 이동 거리 |
|
500-850mm (바닥 표면에서) |
| 이동 모터 |
|
DC Reversible motor |
| X-ray 누성 |
|
표면에서 1u㏜/h 이하 누설선량 |
| X-ray Unit 사 양 서 |
| X-Ray Tube 전압 |
|
0-197 (2kv steps) |
| X-Ray Tube 전류 |
|
5mA (90kv 이상) , 4mA (90kv 이하) |
| X-Ray Tube 종류 |
|
Ceramic Tube , 2.0 x 2.0mm Focal Spot Size |
| X-Ray Tube Filter |
|
Aluminum 2mm + Beryllium 1mm |
| 사용률(duty cycle) |
|
100% (10min –10℃ ~ 45℃) |
| 노출시간 |
|
9분 59초 이상 |
| 빔 분산 각도 |
|
40° |
| DR Detector 사양 (옵션) |
| Sensor Type (Panel Detector) |
|
morphous Silicon with TFT (Single Panel) |
| Energy range |
|
40 ~ 330kVp, Ir-192 |
| Pixel Pitch |
|
127 μm |
| Resolution |
|
3.91lp/mm |
| Total Pixel Area |
|
14 x 17“ |
| Total Pixel Matrix |
|
3328 x 2816 pixels |
| A/D Conversion |
|
16 bits |
| Measurement, Data output |
|
DICONDE 방식 |
| Software |
|
IIP Console Software Program |
| Dimension |
|
500(W) x 400(D) x 200(H) |
| 공인기관인증 필수 인증서 |
| Cabinet type |
|
한국 원자력연원 설계승인서 |
| |
|
메이커 성적서 |
| Direct Digital Radiography |
|
전자파(EMC) 적합성 시험 성적서 |
| |
|
전기안전시험(계측기기, 제어기기)
|
| |
|
KOLAS 인증 분진, 살수, 수압 전기안전시험 |
| |
|
Drop Test (1M 높이 충격 시험) |
| |
|
|
