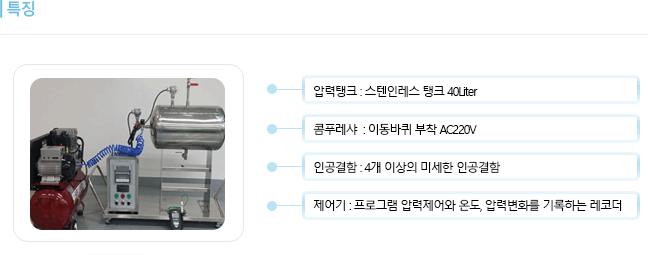

- 에어 컴프레샤와 가압 누설시험기 전원을 연결한다. (AC 220V 12A)
코일형 에어호스를 연결한다.
- 가압측 볼-밸브 손잡이를 열림으로 한다.
|
 |
- 압력제어박스 후면에 전원 코드선을 연결한다.
- Interface(In/Ou) 콘넥터를 표시된 홈에 맞추고 나사를 돌려 정확히 접속한다.
- 모든 준비가 완료되면 전원 스위치를 ON한다.
|
 |
- 에어컴프레샤 적색스위치를 위로 잡아당기면 동작하고 아래로 누르면 정지한다.
- 부착된 압력게이지가 8Kg/㎠되면 OFF하고 5Kg/㎠이하로 내려가면 자동 ON 된다.
- 에어출력은 에어 커플러 형식과 배관형으로 2개의 출력이 있다.
|
- 상기 내용은 가압 누설시험기를 작동하기전 준비작업 입니다.
- 사용설명서를 잘 읽어보고 사용하시기 바랍니다.
- 본 설명서에 포함되지 않은 세부 기술적인 사양은 별도의 자료 또는 CD, File을 참고하시기 바랍니다.
2016.08.30 KD-40L n1
|
 |

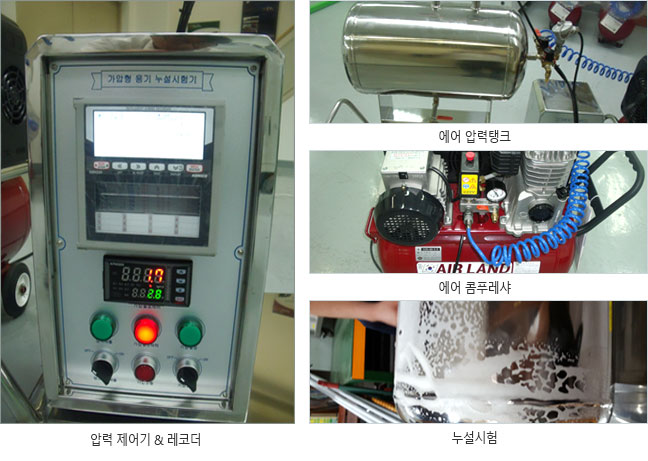

- 후면에 있는 전원스위치를 on하고 5초정도 워밍업이 끝나면 왼쪽화면과 같이 표시된다.
- 가압 설정값을 조정한다.(설정값 조절방법은 뒷 페이지참조)
- “가압설정” 셀렉터 스위치를 on으로 한다.
- 현재값이 설정값에 도달할 때까지 가압설정 녹색램프가 점등되며 압력탱크에 가압된다.
- 탱크압력이 설정값을 넘으면 자동으로 OFF 된다.
- 만일, 추가적으로 가압하기를 원하면 “가압보충” 버튼을 누른다.
- 시험 후 탱크내 압력을 배출하려면 “가압배출 셀렉터” 스위치를 ON한다.
|
 |
- 작동중에 하이브리드 기록계는 탱크압력과 온도를 기록하고 페이퍼 용지로 프린트된다.
- 기록방법은 그래프형식과 디지털 숫자 방식으로 되어 있으므로 한가지를 선택하여 사용한다.
|
 |
- 헬륨가스 누출시험시 원안의 SP커플러에 헬륨가스호스를 연결하고 그 아래 볼밸브를 열림으로 하여 사용한다.
|
