파라미터 |
| ISO /DIN |
|
∙ Ra, Rz (DIN), Rmax, R3z, Rt,Rq (RMS), Rk, Rpk, Rvk, MR1, MR2,
∙ Rpc, bearing portion Rmr (printed) |
| JIS |
|
∙ Ra(JIS), Rz(JIS) |
| ISO12085 |
|
∙ R, AR, Rx (PC SOFTWARE을 선택하여 추가적인 파라미터 기능 |
| 측정 범위 |
|
∙ Ra, Rq:0~20.00 µm 0~800µ in |
| |
|
∙ Ra, Rmax1, R3z1, Rt:0~200.0 µm 0~2000 µin |
| 해상도 |
|
∙ Ra ,Rq:0.01µm (∠0.1µm:0.001µm) 다른 모든 측정 값:0.1µm |
| 정밀도 |
|
∙ 1 (5%) |
| Cutoffic |
|
∙ 0.00 (OFF), 0.08, 0.25, 0.8, 2.5 |
| ISO 이동 거리 |
|
∙ 0.48, 1.5, 4.8, 15.0, 0.5-15mm |
| CNOMO 이동 거리 |
|
∙ 1. 2, 4, 8, 16 |
| 전원 |
|
∙ 메인 어댑터 90-240V, 50-60㎐ NiCd 충전용 배터리 |
| 프린터 |
|
∙ 내장형 |
| 출력 |
|
∙ USB 인터페이스 |
| 습도 |
|
∙ 최대 80% |
| 언어 |
|
∙ 영어, 독일어 |

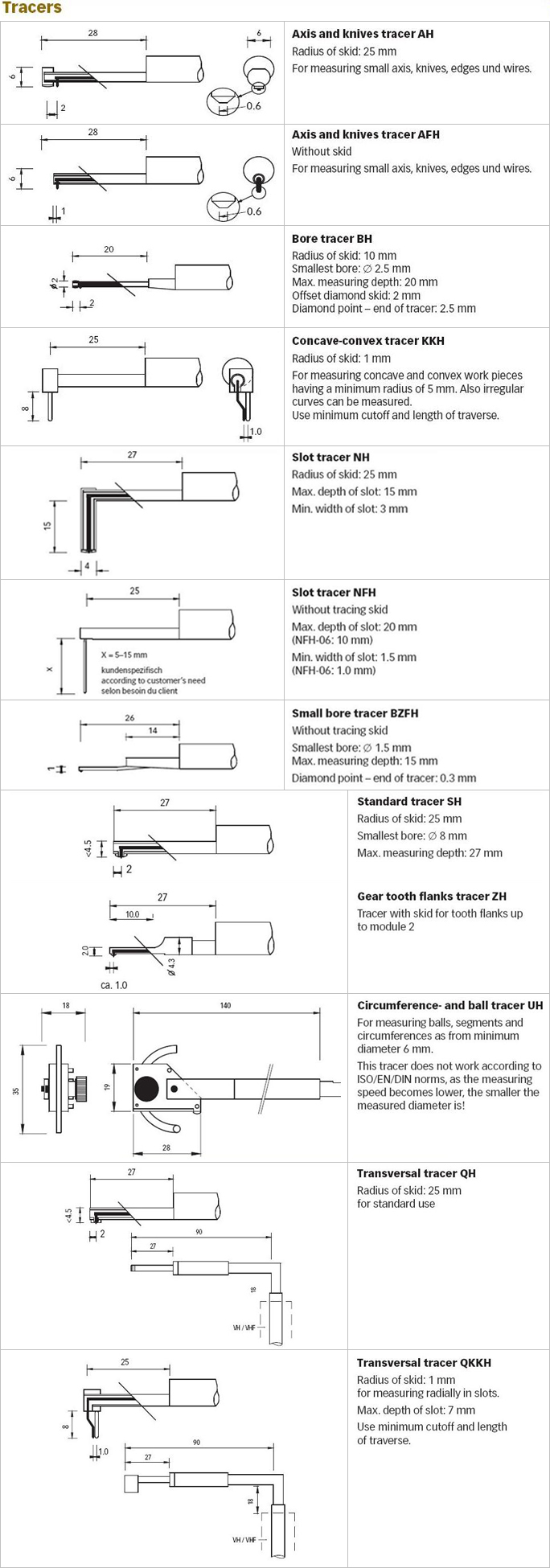

| Tracing System |
|
∙ 아날로그 홀 이펙트 - 높은 리니어 출력 신호기술 |
| 탐침 다이아몬드 |
|
∙ 5 µm 90° |
| 검사 측정 압력 |
|
∙ Stylus ∠0.5mN
∙ Skid ∠0.15N |
| 검사 속도 |
|
∙ 0.5mm/s |
| 역회전 속도 |
|
∙ 1.0 app.mm/s |
| 모터 구동 유니트 |
|
∙ VH (스키드가 있는 Trace), VHF(모든 Trace) |
| 모터 구동 유니트 크기 |
|
∙ 20 X 33 X 136 |
| 메인 장비 크기 |
|
∙ 130 X 78 X 245 mm |
