※ Comparator 종류

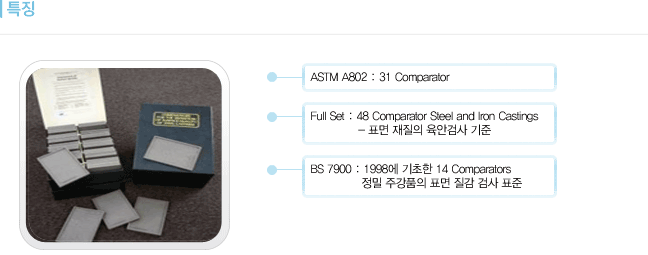

1. Full Set : 48 Comparator
1) ASTM A802 : 31 Comparator
2) 추후에 17개 추가하여 Full Set으로 구성할 수 있다.
2. 정밀 주강품의 표면 질감 검사 표준 BS 7900:1998에 기초한 14 Comparators :
정밀 주조 기술에 의해 제조되는 주강의 조달에 적용됨.
1. Full Set : 48 Comparator
1) ASTM A802 : 31 Comparator ( 표준 구성품 31비교편 )
• 표면 거칠기 (A그룹) : A1, A2, A3, A4
• 표면 함유 (B그룹) : B1, B2, B4, B5
• 기공 (C그룹) : C1, C2, C3, C4
• 랩스(흠집)와 탕계 (D그룹) : D1, D2, D5
• 스캡스(딱지) (E그룹) : E3, E5
• 케렌 (F그룹) : F1, F3
• 금속 제거 표시 - 열 드레싱(G그룹) : G1, G2, G3, G5
• 금속 제거 표시 - 기계적 드레싱(H그룹) : H1, H3, H4, H5
• 금속 제거 표시 - 용접(J그룹) : J1, J2, J3, J5
• 열루
• 기계적 드레싱 - 치핑
2) Full Set : 48 Comparator
ASTM A802 : 31 Comparator 추가 17개 추가하여 Full Set으로 구성할 수 있다.
• 표면 거칠기 (A그룹) : A1, A2, A3, A4 , + A5
• 표면 함유 (B그룹) : B1, B2, B4, B5 + B3
• 기공 (C그룹) : C1, C2, C3, C4 + C5
• 랩스(흠집)와 탕계 (D그룹) : D1, D2, D5 + D3, D4
• 스캡스(딱지) (E그룹) : E3, E5 + E1, E2, E4
• 케렌 (F그룹) : F1, F3 + F2, F4, F5
• 금속 제거 표시 - 열 드레싱(G그룹) : G1, G2, G3, G5 + G4
• 금속 제거 표시 - 기계적 드레싱(H그룹) : H1, H3, H4, H5 + H2
• 금속 제거 표시 - 용접(J그룹) : J1, J2, J3, J5 + J4
• 열루 - 1, 2,
• 기계적 드레싱 - 치핑 - 1
2. 정밀 주강품의 표면 질감 검사 표준 BS 7900:1998에 기초한 14 Comparators :
정밀 주조 기술에 의해 제조되는 주강의 조달에 적용됨.
• 수지 피 처리 (V그룹) : V1, V2, V3
• 손실된 폴리스틸렌 처리 (W그룹) : W1, W2, W3
• 쇼 처리 (X그룹) : X1, X2, X3
• 손실된 왁스 처리 (Y그룹) : Y1, Y2
• 페틀 표면 (그룹) : Z1, Z2, Z3
|
