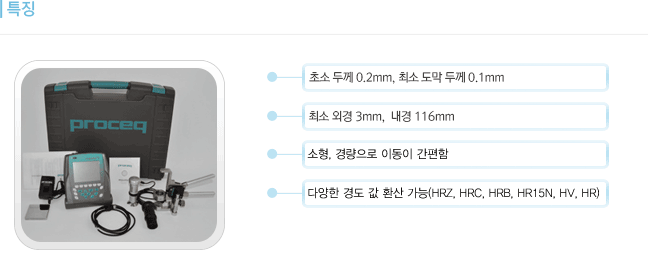

EQUOSTAT3

어떤 모양을 가진 물체라도 경도값을 측정한 다음 그 값을 비크스경도값, 브리넬경도값, 로크웰 C, B 혹은 15n으로 환산 할 수 있다.

적용

사양

Device 종류

동영상

첨부

링크



Equostat 3 Probe
환산 경도기 및 측정 범위		19-70 HRC ,19-70 HMMRC, 67-638 HB, 35-950 HV, 60-86 HRA, 29-107 HRB, 225-2250 MP a, 69-94 HR15n, 88-96 HR.
Resolution		0.1; 0.1 HRA, 0.1 HRB, 0.1 HRC, 0.1 HRE, 0.1 HRH, 0.1 HR15N, 0.1 HR15T, 1 HB; 1 HV, 0.1 HS, 1MPa.
Measuring accuracy		~ 1.5 HRC over entire range
Maximum test hardness		70 HRC
Test direction		any direction(no correction required)
Test loads		10N/ 50N (probe 50N)
Diamond indenter		angle 100.0℃±0.5℃



Indicating Device
Dimensions		170 x 200 x 45mm
weight		780 g plus battery pack 120 g
Display		4.7" QVGA LCD with adjustable contrast and backlight
Internal data storage		100000 - 1000000 values
Interface		Ethernet, USB 1.1,RS 232
Battery type		Rechargeable Liion or 3 standard size "C"cells
Battery max. charge voltage		4.2V
Battery operation period		typically 10 hours
Operating temperature		0 to + 50℃(32 to 122)
Humidity		non-condensing,90% max

Device 종류


Setup		Application
Clamp		∙ 작은 부품, 튜브 및 파이프, 어려운 형상, 높은 수준의 정밀 측정, 실험실 테스트
Round standard foot		∙ 시트 재료, 평면 부품, 시험 장소는 가장자리에서 10mm이상이 되어야 함
Tripod		∙ 테스트하는데 정확한 위치를 요함, 용접, heat-affected zones, 시험 장소는 가장자리에서 10mm이상이 되어야 함
Long foot		∙ 제한되고 좁은 형상에서, 높은 수준의 조준 정확성을 요함, 용접, heat-affected zones
Special foot 18 - 70 mm		∙ 실린더 부품, 튜브 파이프와 같은 곡면 시험편
Special foot 70 mm - ∞		∙ 실린더 부품, 파이프와 같은 곡면 시험편
		∙ Equostat 3 Hardness Tester - Clamp Unit ∙ Consisting of: Indicating device with stand, AC adapter, Equostat 3 probe 50 N (with 2.0m 4-pole/USB cable, indenter, round standard foot, protective rubber sleeve), measuring clamp, Equostat 3 test block (~62 HRC), USB cable, Equotip CD with Equolink 3 software and product documentation, operating instructions, product certificates, carrying case
		∙ Equostat 3 Hardness Tester - Freehand Measuring Unit ∙ Consisting of: Indicating device with stand, AC adapter, Equostat 3 probe 50 N (with 2.0m 4-pole/USB cable, indenter, round standard foot, protective rubber sleeve), Equostat 3 test block (~62 HRC), USB cable, Equotip CD with Equolink 3 software and product documentation, operating instructions, product certificates, carrying case
		∙ Equostat 3 Hardness Tester - PC Unit ∙ Consisting of: Equostat 3 probe 50 N (with 2.0m 4-pole/USB cable, indenter, round standard foot, protective rubber sleeve), Equostat 3 test block (~62 HRC), Equotip CD with Equolink 3 software and product documentation, operating instructions, product certificates, carrying case

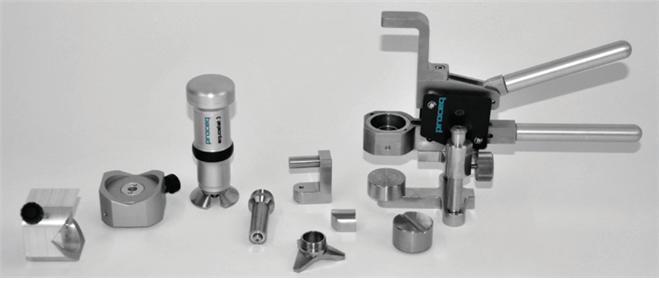

Accessories

  ∙ Equostat 3 measuring clamp
  ∙ Equostat 3 round standard foot
  ∙ Equostat 3 tripod
  ∙ Equostat 3 long probe foot
  ∙ Equostat 3 special foot RZ 18 - 70
  ∙ Equostat 3 special foot RZ 70 - ∞
  ∙ Equostat 3 protective rubber sleeve

  ∙ Equostat 3 test blocks
  ∙ Equostat 3 test block calibrated by Proceq (~20 HRC)
  ∙ Equostat 3 test block calibrated by Proceq (~45 HRC)
  ∙ Equostat 3 test block calibrated by Proceq (~62 HRC)
  ∙ Test block calibrations by accredited institute
  ∙ Additional calibration in HB (ISO 6506-3)
  ∙ Additional calibration in HV (ISO 6507-3)
  ∙ Additional calibration in HR (ISO 6508-3)

Impact Devices 종류

		충격장치 D 부품번호 : 353 00 100 충격본체, 지지링, 세척브러시 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격장치D 적용 ∙ 귀사가 필요로 하는 대부분의 경도측정 ∙ 탐침(PROBE) 무게 75g

		충격장치 G 부품번호:353 00 300 충격본체, 지지링, 세척브러시 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격장치 G 적용 ∙ 무거운 캐스팅과 단조품 같은 ∙ 단단한 부품 측정 ∙ 탐침(PROBE) 무게 250g

		충격장치 DL 부품번호 353 00 120 충격본체, 지지링, 세척브러시 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격장치 DL 적용 ∙ 극히 제한된 공간에서의 측정 또는 ∙ 그루브의 바닥 측정 ∙ 탐침(PROBE) 무게 100g				충격장치 E 부품번호 353 00 400 충격본체, 지지링, 세척브러시, 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격 장치 E 적용 ∙ 아주 고강도의 경도 측정 ∙ (항상 50HRC/650 HV 초과) : 카바이드 함유량이 높은 툴 스틸 ∙ 탐침(Probe) 무게 80g

		충격장치 C 부품번호 353 00 500 충격본체, 지지링, 세척브러시, 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격 장치 C 적용 ∙ 표면경도 처리된 부품, 코팅, ∙ 얇은 벽 또는 충격에 민감한 부품 ∙ (소형의 측정) ∙ 탐침(Probe) 무게 75g				충격장치 S 부품번호 353 00 20 충격본체, 지지링, 세척브러시, 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격 장치 S 적용 ∙ 아주 고강도의 경도 측정 ∙ (항상 50HRC/650 HV 초과): 카바이드 함유량이 높은 툴 스틸 ∙ 탐침(Probe) 무게 80g

Attachment		English		Korean
EQUOSTAT3 카탈로그
