| FPI-1000ABW |
| 전원입력 |
|
3 Φ380V, 25KVA |
| 압축공기 |
|
압력 7.0Kg/㎠ 구경 25A(에어 사용량 약 14,000L /hr) |
| 공업용수 |
|
공급 수 압력 1Kg/㎠ / 사용량 약 20L/hr |
| 작업테이블 높이 |
|
FL 1200mm |
| 형식 |
|

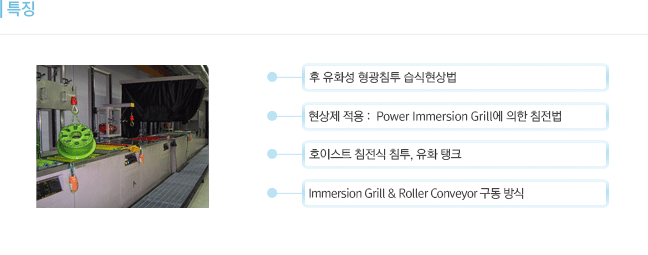

후 유화성 형광침투 습식현상법 |
| 이송방식 |
|
Power Immersion Grille (Penetrant, Emulsifier) |
|
Free Roller Table 구동방식 |
| 제어방식 |
|
전기제어기와 Digital Controller에 의한 온도제어방식 |
침투
(Penetrant) |
|
탱크 외형치수:1.000(L) X 1,000(W) X 1,100(H)(mm)
침투제 적용:Power Immersion Grill에 의한 침전법
상부덮개:접이식
Air Cylinder:Φ 100 * 800
Free Roller:Φ 60 Poly Coating
Digital Timer 부착 (Alarm & Lamp 부착, 침투완료 시간 표시) |
유화
(Emulsifier) |
|
탱크 외형치수:1.000(L) X 1,000(W) X 1,100(H)(mm)
유화제 적용:Power Immersion Grill에 의한 침전법
상부덮개:접이식 ( Air Cylinder구동 방식)
Air Cylinder:Φ 100 * 800
Free Roller:Φ 60 Poly Coating
적 용:침전식, 친수성 유화제 적용
재 질:STS 316L 2t
Digital Timer 부착 (Alarm & Lamp 부착, 유화완료 시간 표시) |

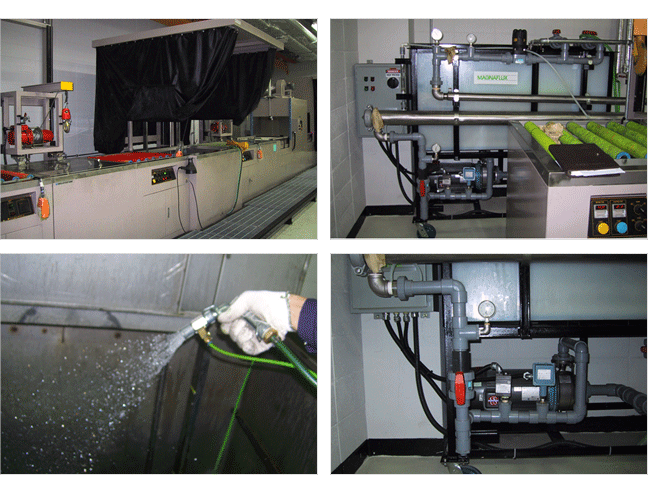

세척
(Remover) |
|
탱크 외형치수:1,800(L) X 1,200W X 1,100H(mm)
수동 스프레이 노즐:HAND TYPE( Water+Air 분사용 )
자동 스프레이 노즐:Water+Air 분사용
상부덮개:접이식 ( Air Cylinder구동 방식)
Air Cylinder:Φ 100 * 800 Φ 80 * 500
BLACK LIGHT:100Watt Portable
방수전등:220V 100W(300 Lux이상)
배수장치:보조 Tank (80ℓ), 배수펌프 220V 180W
Free Roller: Φ 60 Poly Coating
회전 테이블: Rotate Motor Type
커튼:난연성 암막 |
현상
(Developer) |
|
탱크 외형치수:1.000(L) X 1,000(W) X 1,100(H)(mm)
현상제 적용:Power Immersion Grill에 의한 침전법
상부덮개:접이식
현상액 교반기:Air Burble Type
Air Cylinder:Φ 100 * 800
Free Roller:Φ 60 Poly Coating
재 질:STS 316L 2t
Digital Timer 부착 (Alarm & Lamp 부착, 현상완료 시간 표시) |
건조장치
(Dryer) |
|
열풍 건조기:1)전기 히터 식 220V 10KW
2)풍량:20㎤/min
3)FAN:3Ф AC 220V 0.75Kw
4)열량:8,000㎉/Hr
온도계:Digital온도 Control용
장비 작동 온도 범위:1단 설정식 디지털 온도조절기 (0-200℃)
Door 구동:Air Cylinder 방식
컨베이어:Power Roller Φ 60 Silicon Coating (내열용 200℃)
컨베이어 모터:3Ф AC 220V 0.75KW |
검사
(Inspection) |
|
외형치수:약1,500(L) X 1,000(W) X 2,000(H)(mm)
검사용 Hoist:Air Balance Hoist 110kg용
조명 시설:300Lux 이상
자외선 장치:1)Black Light BD-400W(고정식)2)Black Light BD-100W(이동식)
Free Roller:Φ 60 Poly Coating
회전식 검사 테이블 |
| 폐수 처리기 |
|
NF-500 (Magnaflux) |
| 중량 |
|
약 5 TON |
