침투 탐상 검사는 침투제, 세척제, 현상제로 구성 되며 침투제를 형광과 비형광으로 구분하고 세척 방법에 따라 수세성, 후유화성, 용제 제거성으로 세분화 되며 현상제의 형식에 따라 습식현상제, 건식 현상제, 속건식 현상제로 구분한다. 이들을 각각 조합하여 검사 방법으로 분류한다. 후유화성 형광 침투 탐상검사가 가장 결함 검출 감도가 좋으며, 일반적으로 가장 많이 사용하는 검사 방법은 비형과 용제 제거성 침투 탐상 방법이다. 염색 침투에 의해서 발견할 수 있는 결함의 깊이는 검사물의 재질, 표면상태, 전처리 상태, 탐상조건 등에 따라 다소 차이는 있으나 대략 100μm 정도까지 검출이 가능하다.
[방법]
침투제를 검사면에 적용하고 일정시간 경과 후 표면에 묻어 있는 침투제를 제거한 다음 현상제를 검사면에 적용하면 결함 속으로 스며들어갔던 침투제가 현상제의 의해 베어 나오게 되어 붉은색 지시를 만들게 된다. 이러한 지시를 확인함으로 결함의 존재 유무를 판단하는 검사방법이다.
[특징]
표면에 열려 있는 결함을 검출하기 위한 검사 방법으로 모든 소제에 적용이 가능하나 검사를 위한 약품에 의해 검사재의 표면이 손상을 입는 소재, 다공성 소재 등과 같은 검사재는 검사가 곤란하다.
[장점]
1. 모든 소재에 적용이 가능하다.
2. 작은 표면 결함에 대해서 감도가 좋다.
3. 대형 부품의 부분 검사가 가능하다
4. 누구나 쉽게 적용할 수 있으며 검사 비용이 저렴하다.
5. 비형광 용제제거성 검사 방법의 경우 이동성이 매우 우수하다.
[적용]
다공성 소재 및 세척액에 의해 손상을 입는 소재를 제외한 모든 소재.
- 용접부, 주강품, 단조품, 이음부, 관재, 크랭크샤프트, 볼트, 차축, 항공기 부품, 액화수소탱크, 용기, 알미늄 부품, 가스터빈 디스크 및 블레이드, 엔진 마운트 및 기어 등 장비가동 중 형성된 균열
1. 침투 탐상 방법에 사용 되는 용어

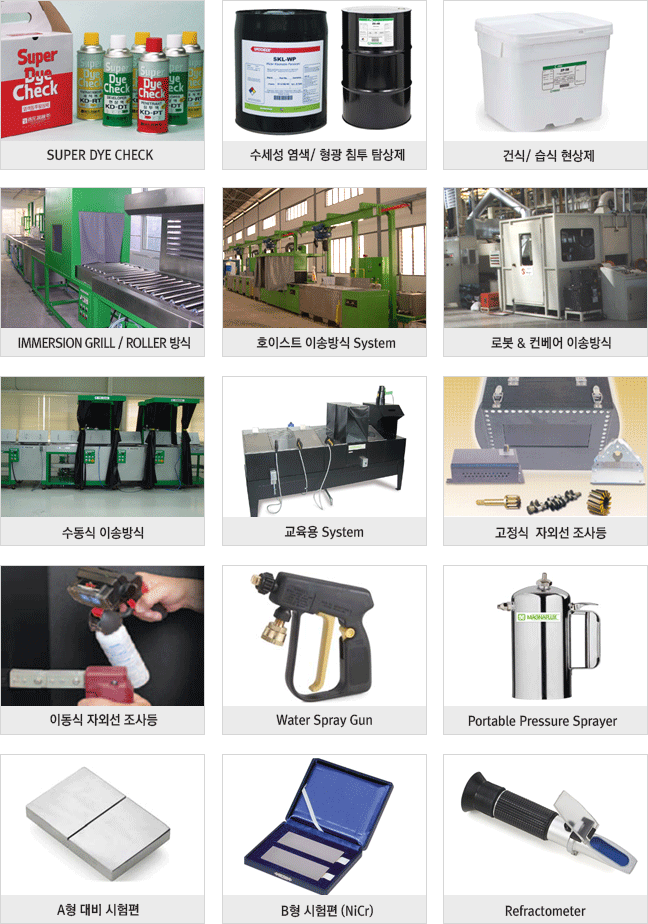

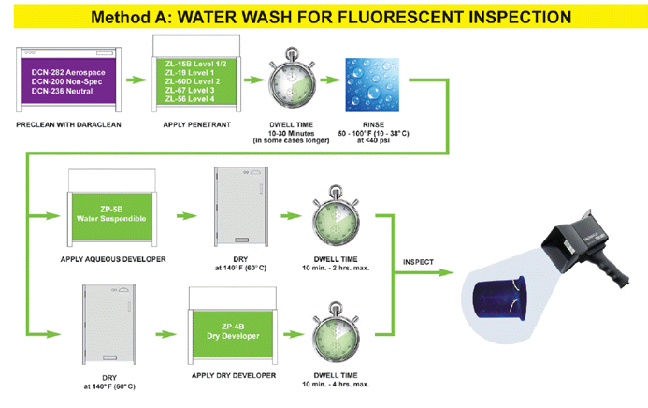

1) 수세성 형광(염색) 침투액: 물로 세척처리를 하는 형광(염색) 침투액

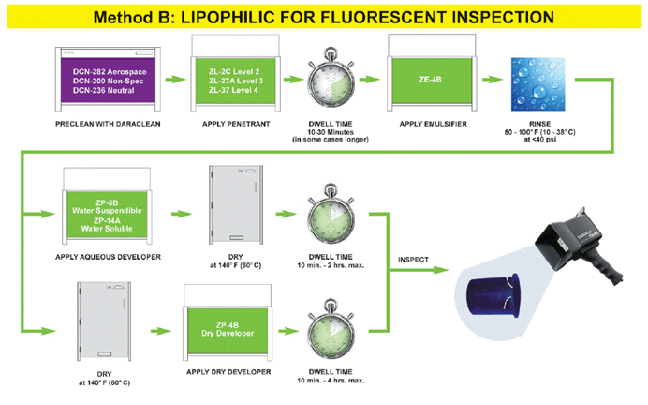

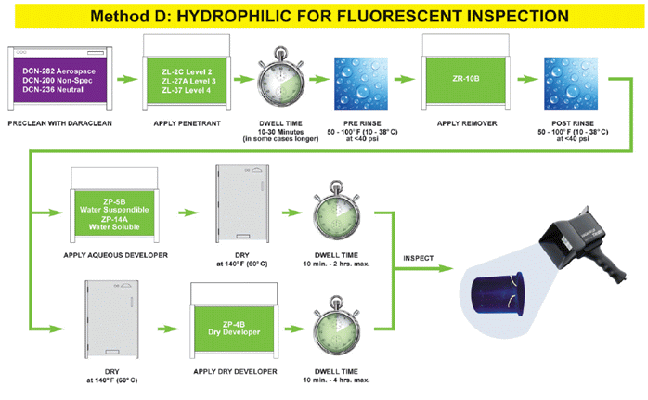

2) 후 유화성 형광 침투액: 유화 처리를 한 다음 물로 세척처리를 하는 형광 침투액
3) 용제 제거성 형광(염색) 침투액: 세척제로 제거처리를 하는 형광(염색) 침투액
4) 유성 유화제: 물을 첨가하지 않고 사용하는 유화제
5) 수성 유화제: 물을 첨가하여 사용하는 유화제
6) 건식 현상제: 건조된 상태에서 사용하는 흰색의 미세한 가루모양의 현상제
7) 습식 현상제: 물에 분해시켜 사용하는 흰색의 미세한 가루모양의 현상제
8) 속건식 현상제 (용제 제거성 현상제): 흰색 미세한 가루를 휘발성의 유기성제에 분산시킨 현상제
9) 침투 시간: 침투액을 적용한 다음 유화처리 또는 세척처리를 시작할 때까지의 시간을 포함한다.
10) 배액: 시험품의 표면의 일부분에 액이 남아 있지 않게 하기 위해서 액체를 흘러내리게 하는 조작
11) 유화 처리: 유화제를 시험품의 표면에 적용하는 조작
12) 유화 시간: 유화제를 적용한 다음 세척처리를 시험 할 때까지의 시간.
13) 세척 처리: 시험품의 표면에 붙어 있는 침투액 및 유화제를 물로 세척하는 조작.
14) 제거 처리: 시험품 표면에 붙어 있는 용제 제거성 침투액을 제거하는 조작.
15) 세척제: 제거 처리에 있어서 사용하는 용제
16) 현상 시간: 건식 현상 법에 있어서는 현상제를 적용한 다음 관찰을 시작할 때까지의
시간, 습식현상법에 있어서는 현상제가 건조할 때부터 관찰을 시작할 때까지의 시간.
17) 결함 지시 모양: 결함 속에 침투할 침투액을 표면에 스며 나오게 함으로서 나타나는 지시 모양.
18) 의사 지시: 결함 이외의 원인에 의해서 나타나는 지시 모양.
|
