| 전원입력 |
3 Φ380V, 30KVA |
| 압축공기 |
압력 5.0Kg/㎠ 구경 15A(에어사용량 약 4,000L /hr) |
| 공업용수 |
공급수 압력 1Kg/㎠ / 사용량 약 50L/hr |
| 작업테이블 높이 |
FL 970mm |
| 형식 |

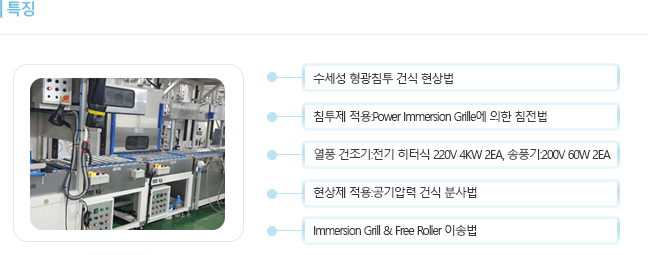

수세성 형광침투 건식현상법 |
| 이송방식 |
Power Immersion Grille (Penetrant & Emulsifier & Remover ) |
| Free Roller Table 구동방식 |
| 제어방식 |
전기제어기와 Digital Controller에 의한 온도제어방식 |

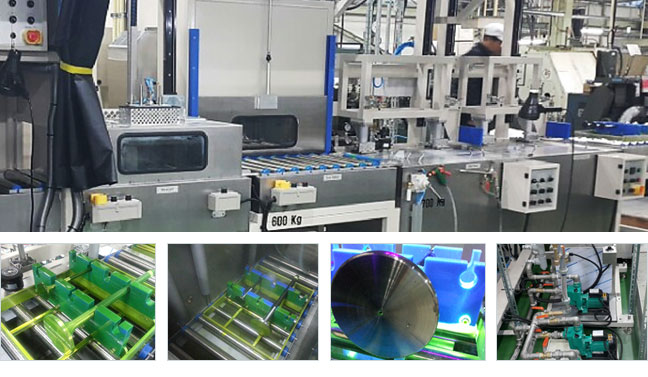

| 침투(Penetrant) |
- 장치 외형치수: 1000(L) X 1040 (W) X 2200 (H) mm
- 침투제 적용: Power Immersion Grill 에 의한 침지법
- 상부 덮개: 2단 접이식 SUS 304 2t
- Air Cylinder: Φ 100 x 550st
- Grill: SUS Angle & Φ 50 SUS Roller
SUS 304 2T Hopper
- LM SPEED GUIDE: SGR25 / LM BLOCK: SGB25-4 (WINNER)
30분용 Timer 취부
|
| 세척(Remover) |
- 장치 외형치수 : 1200(L) X 1040 (W) X 2200 (H) mm
- 세척제 적용 : 온수 공급에 따른SPRAY 도포에 의한 세척
- 상부 덮게 : 2단 접이식 SUS 304 2t
- Air Cylinder : Φ 100 x 550st
- Grill : SUS Angle & Φ 50 SUS Roller
- 자동압력온수공급장치(P.H.W) :Tank(100L) SUS304 2t
레벨센서 (전극봉)
이송펌프 (400W) 및 압력조절장치
Water + Water / Air spray gun
- LM SPEED GUIDE: SGR25 / LM BLOCK: SGB25-4 (WINNER)
UV LIGHT 100W 설치 (BD-100A)
폐수PUMP 2EA
|
| 건조장치(Dryer) |
- 외형치수: 1100(L) X 1530(W) X 1900(H)(mm)
- 열풍 건조기: 전기 히터식 200V 3Kw X 2set
- 송풍기: 200V 60W 2EA
- 온도계: Digital온도 Control용(0-199℃)
- 타이머: Digital타이머
- 관찰창: 500 X 185 강화유리
- 출입구: Auto door (Cylinder 구동)
- Grill : SUS Angle & Φ 50 SUS Drive Roller
|
| 현상(Developer) |
- 장치 외형치수 : 1000(L) X 800 (W) X 1925 (H) mm
- 현상제 적용 : 건식분말
- 현상제 분말도포방식: 공기혼합식 자동분말도포
Φ 50 SUS Free Roller
- 밀폐식 cover: Cylinder & LM Guide에 의한 자동 개/폐방식
집진 HOOD & 집진기 설치
AIR UNIT 및 감압장치
- AIR VENT : Cylinder & LM Guide에 의한 자동 개/폐방식
- 관찰창 : 480 X 185 강화유리
|
| 검사 (INSPECTION) |
- 장치 외형치수 : 1200(L) X 800 (W) X 2100 (H) mm
- 조명시설 : Spot Lamp 200W X 1EA
- Turn-Table : 스러스트 베어링 회전방식(rock장치)
- Black Light 400W : 고정식 자외선 등
자외선 강도 6,000㎼/㎠ 이상 (Filter 아래 381mm에서 측정) ㎼=Micro Watt
암막 커튼
환풍기 220V 200W
- Grill : SUS Angle & Φ 50 SUS Roller
SUPER GUN (흡입 / 분사 동시가능)
|
| 중량 |
약 3,000Kg |
