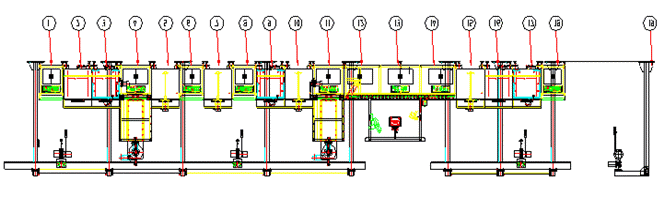

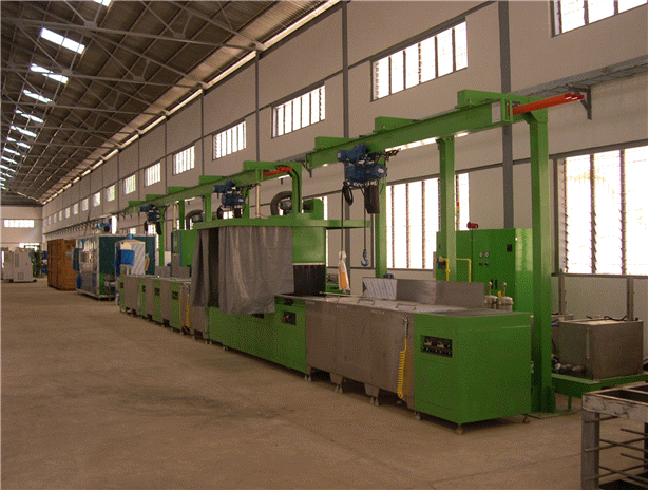

| FPI-800MBW |
| 전원입력 |
|
3 Φ380V, 40KVA |
| 공업용수 |
|
50ℓ/min 25A |
| 압축공기 |
|
공압:5 BAR이상 10,000ℓ/min 25A |
| 작업테이블 높이 |
|
800mm |
| 형식 |
|

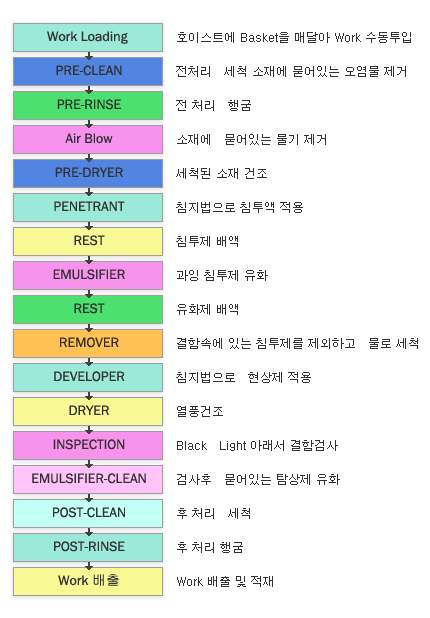

후 유화성 형광침투 습식 현상법 |
| 이송방식 |
|
HOIST |
|
Power Roller Conveyor |
| 제어방식 |
|
PLC Control |
대기
(REST) |
|
외형치수: 약 700(L)X800(W) X 1,100(H)mm
Table:SUS 304 NET Plate
DOOR:2개의 여닫이문
LEG:Φ20 X 200mm 4EA
Operation Panel:내장형 OP |
전처리 세척
(Pre-clean) |
|
Pre-clean Tank 외형 치수:800(L) X 800(W) X 1,100(H)mm
상부덮개:접이식 2단 덮개(열림 지지대 포함)
Pre-clean Water Tank:220ℓ
재 질:SUS 316L 2t Plate
세척 적용:Spray Nozzle 분사법
세척펌프:3Ф AC 380V 0.37KW 1대
정수펌프:3Ф AC 380V 0.37KW 1대
정수Filter:1차 25㎛ 1식, 2차 1㎛ 1식
Solenoid Valve:구경크기 25A 100V 2개
Spray Nozzle:상, 측면 16 개, 하면 4개
Level Sensor:Pre-clean Tank Flot 방식 2식
수침형 파이프 히터:3Φ 380V 2.5KW 2개
온도계:온도 Control용 1단 설정식 디지털 온도조절기 (0 ~ 199℃) (사용온도 30℃)
자동세척 타이머:1단 설정식 디지털 타이머(0 ~ 59분59초)
LEG:Φ20 X 200mm 4EA |
전처리 헹굼
(Pre-rinse) |
|
Pre-rinse Tank 외형 치수:800(L) X 800(W) X 1,100(H)mm
상부덮개:접이식 2단 덮개(열림 지지대 포함)
Pre-rinse Water Tank:220ℓ
재 질:SUS 316L 2.0t Plate
세척 적용:Spray Nozzle 분사법
Air Blow적용:전용의 Air Nozzle분사법
Spray Nozzle:상, 측면 16 개, 하면 4개
Air Nozzle:상, 측면 8 개, 하면 4개
세척펌프:3Ф AC 380V 0.37KW 1대
Solenoid Valve:구경크기 25A 100V 2개
Solenoid Valve:구경크기 15A 100V 1개
Level Sensor:Pre-clean Water Tank Flot 방식 3점식
수침형 파이프 히터:3Φ 380V 2.5KW 2개
온도계:온도 Control용 1단 설정식 디지털 온도조절기 (0 ~ 199℃) (사용온도 30℃)
자동세척 타이머:1단 설정식 디지털 타이머(0 ~ 59분59초)
LEG:Φ20 X 200mm 4EA |
전처리 건조
(Pre-dryer) |
|
건조 Booth 외형 치수:900(L) X 2,140(W) X 2,550(H)mm
컨베이어:Power Chain HS60 SUS
컨베이어 모터:3Ф AC 380V 0.4KW 감속비율:1/60
열풍 건조기:1)전기 히터 식 3Φ 380V 10KW2)FAN:3Ф AC 220V 0.6KW
DOOR:Air cylinder구동방식 Ф40 X 500 ST
온도계:1)온도 Control용2)실온도 측정용
장비 작동 온도 범위:1단 설정 식 디지털 온도조절기 (0~199℃) (사용온도60℃)
자동건조 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초)
LEG:Φ20 X 200mm 4EA |
침투 장치
(Penetrant) |
|
침투 탱크 외형 치수:800(L) X 800(W) X 1,100(H)mm
재 질:SUS 316 2.0t Plate
상부덮개:접이식 2단 덮개(열림 지지대 포함)
침투 제 적용법:침지법, 수세성 형광 침투제 사용
교반기:3Ф AC 380V 0.4KW, 회전수 - 180RPM 1대
LEG:Φ20 X 200mm 4EA
침투 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초) |
유화장치
(Emulsifier) |
|
유화 탱크 외형 치수:800(L) X 800(W) X 1,100(H)mm
재 질:SUS 316 2.0t Plate
상부덮개:접이식 2단 덮개(열림 지지대 포함)
유화 제 적용법:침지법,
교반기:3Ф AC 380V 0.4KW, 회전수 - 180RPM 1대
LEG:Φ20 X 200mm 4EA
유화 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초) |
세척장치
(Remover) |
|
Remover Tank 외형 치수:800(L) X 800(W) X 1,100(H)mm
상부덮개:접이식 2단 덮개(열림 지지대 포함)
Remover Water Tank:220ℓ
재 질:SUS 316L 2t Plate
세척 적용:Spray Nozzle 분사법
세척펌프:3Ф AC 380V 0.37KW 1대
정수펌프:3Ф AC 380V 0.37KW 1대
정수Filter:1차 25㎛ 1식, 2차 1㎛ 1식
Solenoid Valve:구경크기 25A 100V 2개
Spray Nozzle:상, 측면 16 개, 하면 4개
Air Nozzle:상, 측면 8 개, 하면 4개
Level Sensor:Pre-clean Tank Flot 방식 2식
수침형 파이프 히터:3Φ 380V 2.5KW 2개
온도계:온도 Control용 1단 설정 식 디지털 온도조절기 (0 ~ 199℃) (사용온도 30℃)
자동세척 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초) |
현상 장치
(Developer) |
|
현상 탱크 외형 치수:800(L) X 800(W) X 1,100(H)mm
재 질:SUS 316 2.0t Plate
상부덮개:접이식 2단 덮개(열림 지지대 포함)
현상제 적용법:침지법
교반기:3Ф AC 380V 0.4KW, 회전수 - 180RPM 1대
LEG:Φ20 X 200mm 4EA
현상 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초) |
건조
(Dryer) |
|
건조 Booth 외형 치수:900(L) X 2,140(W) X 2,550(H)mm
컨베이어:Power Chain HS60 SUS
컨베이어 모터:3Ф AC 380V 0.4KW 감속비율:1/60
열풍 건조기:1)전기 히터 식 3Φ 380V 10KW2)FAN:3Ф AC 220V 0.6KW
DOOR:Air cylinder구동방식 Ф40 X 500 ST
온도계:1)온도 Control용2)실온도 측정용
장비 작동 온도 범위:1단 설정 식 디지털 온도조절기 (0~199℃) (사용온도60℃)
자동건조 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초)
LEG:Φ20 X 200mm 4EA |
검사실
(INSPECTION ROOM) |
|
외형치수:약3,200(L) X 2,100(W) X 2,200(H)(mm)
조명 시설:형광등 20W
블랙라이트:400W × 1Set (고정식)100W X 1 Set (Handy Type)
자외선 강도:6,000μw/cm²이상(휠 터면 아래 380mm에서 측정)μw = Micro Wave
파장:Ultraviolet-ray - 365nm(Nano Meter)
Power Roller:Φ 60 SUS Roller
컨베이어 모터:3Ф AC 380V 0.4KW 감속비율:1/60
선풍기:벽걸이 형 1대
암막커튼:비닐 형 레일 구동방식 |
후처리 유화장치
(Emulsifier-clean) |
|
유화 탱크 외형 치수:800(L) X 800(W) X 1,100(H)mm
재 질:SUS 316 2.0t Plate
상부덮개:접이식 2단 덮개(열림 지지대 포함)
유화 제 적용법:침지법,
교반기:3Ф AC 380V 0.4KW, 회전수 - 180RPM 1대
LEG:Φ20 X 200mm 4EA
유화 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초) |
후처리 세척
(Post-clean) |
|
Post-clean Tank 외형 치수:800(L) X 800(W) X 1,100(H)mm
상부덮개:접이식 2단 덮개(열림 지지대 포함)
Post-clean Water Tank:220ℓ
재 질:SUS 316L 2t Plate
세척 적용:Spray Nozzle 분사법
세척펌프:3Ф AC 380V 0.37KW 1대
정수펌프:3Ф AC 380V 0.37KW 1대
정수Filter:1차 25㎛ 1식2차 1㎛ 1식
Solenoid Valve:구경크기 25A 100V 2개
Spray Nozzle:상, 측면 16 개, 하면 4개
Level Sensor:Pre-clean Tank Flot 방식 2식
수침형 파이프 히터:3Φ 380V 2.5KW 2개
온도계:온도 Control용 1단 설정 식 디지털 온도조절기 (0 ~ 199℃) (사용온도 30℃)
자동세척 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초)
LEG:Φ20 X 200mm 4EA |
후처리 헹굼
(Post-rinse) |
|
Post-rinse Tank 외형 치수:800(L) X 800(W) X 1,100(H)mm
상부덮개:접이식 2단 덮개(열림 지지대 포함)
Post-rinse Water Tank:220ℓ
재 질:SUS 316L 2.0t Plate
세척 적용:Spray Nozzle 분사법
Air Blow적용:전용의 Air Nozzle분사법
Spray Nozzle:상, 측면 16 개, 하면 4개
Air Nozzle:상, 측면 8 개, 하면 4개
세척펌프:3Ф AC 380V 0.37KW 1대
Solenoid Valve:구경크기 25A 100V 2개
Solenoid Valve:구경크기 15A 100V 1개
Level Sensor:Pre-clean Water Tank Flot 방식 3점식
수침형 파이프 히터:3Φ 380V 2.5KW 2개
온도계:온도 Control용 1단 설정 식 디지털 온도조절기 (0 ~ 199℃) (사용온도 30℃)
자동세척 타이머:1단 설정 식 디지털 타이머(0 ~ 59분59초)
LEG:Φ20 X 200mm 4EA |
호이스트
(Hoist) |
|
외형 치수:전 처리 공정, 침투탐상 공정 10,300(W) X 975(L) X 3,000(H)mm
외형 치수:후 처리 공정 4,000(W) X 975(L) X 3,000(H)mm
TYPE:DAM Chain 2단 UP/Down Speed Type 1식
구동 모터:UP/DOWN 반송 속도 6.7M/1.7M/min 2단 속도UP/Down = 3Ф AC 380V 0.67KWLeft/Right = 3Ф AC 380V 0.33KW
트롤리바 & 집전기:60A 3P |
전기
Control Panel |
|
외형 치수:약2,100L X 500W X 1,900H(mm) 1식
전원:Main Input Power - 3Ф AC 380V 50Hz 40KW
Control & Power - 1Ф AC 110V 50Hz, DC24V
PLC:A2A (MITSUBISHI) |
