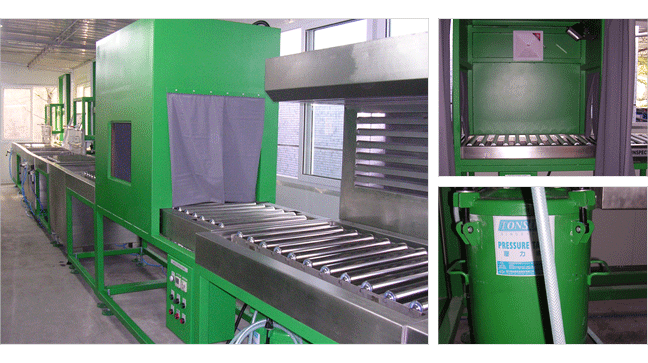

KDP-1000R |
| 전원입력 |
|
3 Φ380V, 15KVA |
| 압축공기 |
|
압력 5.0Kg/㎠ 구경 15A(에어 사용량 약 4,000L /hr) |
| 공업용수 |
|
공급수 압력 1Kg/㎠ / 사용량 약 50L/hr |
| 작업테이블 높이 |
|
FL 1,000mm |
| 형식 |
|

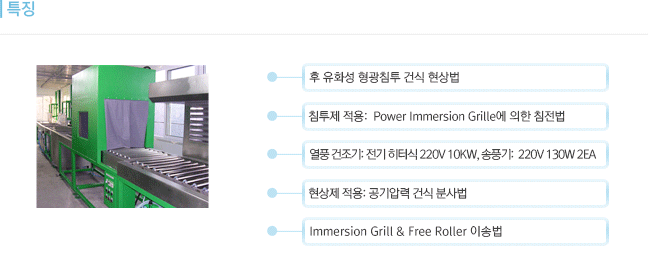

후 유화성 형광침투 건식현상법 |
| 이송방식 |
|
Power Immersion Grille (Penetrant & Emulsifier) |
|
Free Roller Table 구동방식 |
| 제어방식 |
|
전기제어기와 Digital Controller에 의한 온도제어방식 |
| REST |
|
외형치수:약 1200(L)X 850(W) X 980(H)mm
Table:Free Roller Φ 50 SUS Roller 11EA
Hopper:SUS 304 2t
뚜껑:SUS 304 2t |
침투
(Penetrant) |
|
장치 외형치수:1,200(L) X 1,190(W) X 980(H)(mm)
침투제 적용:Power Immersion Grille에 의한 침전법
상부덮개:2단 접이식 STS 304 2t
Air Cylinder:Φ 100 * 600ST
Free Roller:Φ 50 STS Roller 11EA
30분용 Timer 취부 |
| Pre-Rinse |
|
탱크 외형치수:1,200(L) X 850W X 980H(mm)
수동 스프레이 노즐:HAND TYPE(Water분사용)
수동 스프레이 노즐:HAND TYPE(Water + Air분사용)
상부덮개:STS 304 2t
BLACK LIGHT:100Watt Portable
온수혼합기:냉, 온수 핸드 밸브형
압력계:0 ~ 5㎏f/㎠
온도계:0 ~ 100℃
회전식 검사물 받침대:Φ350 AL & MC Plate |
유화
(Emulsifier) |
|
장치 외형치수:1,200(L) X 1,190(W) X 980(H)(mm)
유화제 적용:Power Immersion Grille에 의한 침전법
상부덮개:2단 접이식 STS 304 2t
Air Cylinder:Φ 100 * 600ST
Free Roller:Φ 50 STS Roller 11EA
30분용 Timer 취부 |
| Post-Clean |
|
탱크 외형치수:1,200(L) X 850W X 980H(mm)
수동 스프레이 노즐:HAND TYPE(Water분사용)
수동 스프레이 노즐:HAND TYPE(Water + Air분사용)
상부덮개:STS 304 2t
BLACK LIGHT:100Watt Portable
온수혼합기:냉, 온수 핸드 밸브형
압력계:0 ~ 5㎏f/㎠
온도계:0 ~ 100℃
회전식 검사물 받침대:Φ350 AL & MC Plate |
건조장치
(Dryer) |
|
외형치수:1,840(L) X 850W X 1,580H(mm)
열풍 건조기:전기 히터식 220V 10KW
송풍기:220V 130W 2EA
온도계:Digital온도 Control용(0-199℃)
Free Roller:Φ 50 SS Roller 17EA
커튼:입구, 출구 난연성 커튼
관찰창:400 X 500 강화 유리창 |
현상
(Developer) |
|
탱크 외형치수:1,200(L) X 1,050(W) X 980(H)(mm)
현상제 적용:공기압력 건식 분사법
Free Roller:Φ 50 SS Roller 11EA
집진기:3Ф AC 220V 2.2Kw 1대
건식 현상제 도포기:공기 압력식 탱크방식
공기압력 조절기, 압력계 |
검사
(INSPECTION) |
|
외형치수:약1,900(L) X 1,400(W) X 2,130(H)(mm)
검사용 Black Light:400Watt고정식 1EA, 100Watt Portable 1EA
조명 시설:300W Spot Lamp 1EA
Free Roller:Φ 50 SS Roller 18EA
암막 커튼:난연성 좌, 우 개폐방식
환풍기:220V 35W 1EA |
| 검사용 바스켓 |
|
SUS 타공판 400 x 600mm 5SET |
| 중량 |
|
4,200Kg |
