| 전원입력 |
3 Φ380V, 30KVA |
| 압축공기 |
압력 5.0Kg/㎠ 구경 15A(에어사용량 약 4,000L /hr) |
| 공업용수 |
공급수 압력 1Kg/㎠ / 사용량 약 50L/hr |
| 작업테이블 높이 |
FL 970mm |
| 형식 |

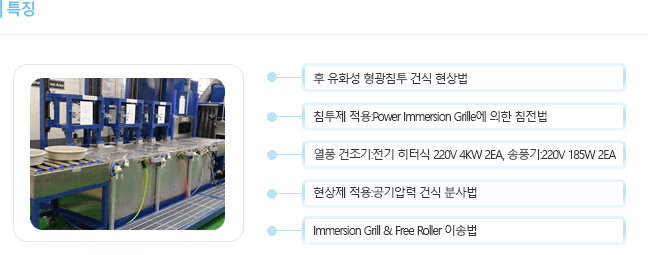

후 유화성 형광침투 건식현상법 |
| 이송방식 |
Power Immersion Grille (Penetrant & Emulsifier & Clean) |
| Free Roller Table 구동방식 |
| 제어방식 |
전기제어기와 Digital Controller에 의한 온도제어방식 |
| 침투(Penetrant) |
- 장치 외형치수: 900(L) X 1255 (W) X 2350 (H) mm
- 침투제 적용: Power Immersion Grill 에 의한 침지법
- 상부 덮개: 2단 접이식 SUS 304 2t
- Air Cylinder: Φ 100 x 600st
- Grill:SUS Angle & Φ 50 SUS Roller
순환 PUMP & 분사 GUN
- LM SPEED GUIDE: SGR25 / LM BLOCK: SGB25-4 (WINNER)
30분용 Timer 취부
|
| 유화(Emulsifier) |
- 장치 외형치수: 900(L) X 1255 (W) X 2350 (H) mm
- 침투제 적용: Power Immersion Grill 에 의한 침지법
- 상부 덮개: 2단 접이식 SUS 304 2t
- Air Cylinder:Φ 100 x 600st
- Grill:SUS Angle & Φ 50 SUS Roller
순환 PUMP & 분사 GUN
- LM SPEED GUIDE: SGR25 / LM BLOCK: SGB25-4 (WINNER)
30분용 Timer 취부
|
| 세척(Remover) |
- 장치 외형치수 : 900(L) X 1255 (W) X 2350 (H) mm
- 세척 적용 : 온수 공급에 따른SPRAY 도포에 의한 세척
- 상부 덮게 : 2단 접이식 SUS 304 2t
- Air Cylinder : Φ 100 x 600st
- Grill : SUS Angle & Φ 50 SUS Roller
수위조절 센서 (전극봉)
세척수 연결구 (압력계)
Water + Air / Water spray gun
자동온수공급장치 (P.H.W)
UV LIGHT 100W 설치 (BD-100A)
- 폐수 PUMP: 1EA
|
| 건조장치(Dryer) |
- 외형치수 : 1,000(L) X 1820(W) X 2,460(H)mm
- 재질 : SS41 Steel Plate 2.0t
- 전열히터 : 220V 4KW x 2ea
- 송풍기 : 220V 185W 2EA
- 온도계 : Digital온도 Control용(0 ~ 660℃)
- 온도범위 : 건조기사용시 소재 표면온도 (상온 ~ 60℃)
- 온도편차 : ±2℃
- 타이머: Digital타이머
- 관찰창: 540 X 225 강화유리
- 출입구: Auto door (Cylinder 구동)
- Grill : SUS Angle & Φ 50 SUS Drive Roller
|
| 현상(Developer) |
- 장치 외형치수 : 900(L) X 1315 (W) X 1700 (H) mm
- 현상제 적용 : 건식분말 Spray
- 현상제 분말탱크 : 20L
Φ 50 SUS Free Roller
압송탱크
공기압 조절기, 압력계
집진 HOOD & 집진기 설치탱크
|
| 검사
(INSPECTION) |
- 장치 외형치수 : 1200(L) X 1575 (W) X 2150 (H) mm
- 조명시설 : Spot Lamp 200W X 1EA
- Black Light 400W : 자외선 강도 6,000㎼/㎠ 이상
Φ 50 SUS Free Roller
암막 커튼
환풍기 220V
|
| 중량 |
약 3,000Kg |
