BALL NUT TYPE | ||
본 자분탐상기는 작업자에 의해 소재를 투입하여 자화하는 방식로 전수검사에 목적을 두고 있는 장비로서, 전수검사 확인 센서를 적용하고, 검사 누락 시 강제 운전정지가 되는 구조입니다. |

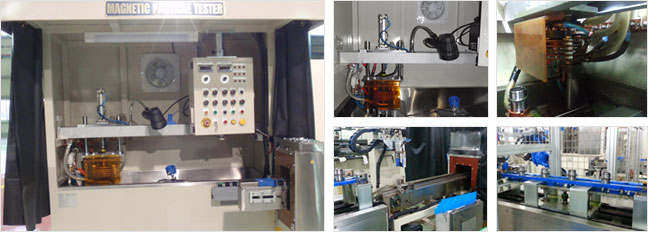

MS-2000HCCM-HD | |
---|---|
전원 입력 | 3 Φ 220V, 60Hz 70KVA |
자화 전류 | Contact = AC & H.W DC 2,000A, Coil = AC & H.W DC 2,000A |
전류 제어 방식 | 2축 무단 가변 방식 (0A ~ Max 3,000A) |
축 통전 극간 거리 | 30mm ~ 180mm |
코일 내경 | Φ110mm |
사이클 타임 | 50sec/1EA |
자화 시간 | 0.5 ~ 3sec |
방열기 | 알루미늄 방열판 및 FAN에 의한 공냉식 |
자외선 등 | 70W 1set UV강도 6,000㎼/㎠ (BD-70) |
검사방법 | 전수검사(전면 검사)- 센서 확인시 장비 동작 |
탈자 컨베이어 | #50 Chain |
탈자 방식 | 거리 이원방식 |
탈자시간 | AC = 2 ~ 20sec / DC = 10 ~ 30sec |
탈자력 | 8,000 AT |
잔류자장 | 4 Gauss 이하 |
자분 분사장치 | 자동 스프레이 법 |
자분 탱크 | 100L 자분탱크 및 전동교반기 + Air bubble |
소재이송 | 탈자 후 Gripper unit로 소재 정렬 방향 변경 후 Pitch con'v 이송 |
중 량 | 3,000Kg |
1) 자화 전류의 선정 : 원형자장의 경우(Circular magnetization)
일반적으로 자화 전류치는 800 ~1,200 AMPERE/DIAMETER(INCH)를 적용한다. 그러나 제품의 크기, 길이, 형상에 따라 적당한 자화 전류치를 설정해야 한다. 다음 표는 ASME. SECTION Ⅴ 에서 규정하는 자화 전류치를 나타낸 것이다.
2) 자화 전류의 선정 : 선형 자장의 경우(Longitudinal magnetization) Coil법을 사용하고 자분 탐상 검사를 할 경우 제품의 길이 (L) 와 직경(D)과의 비에 따라 자화 전류를 계산 할 수 있다. ※ 전류 정류 방법 |
