MEDIUM WORK TYPE | ||

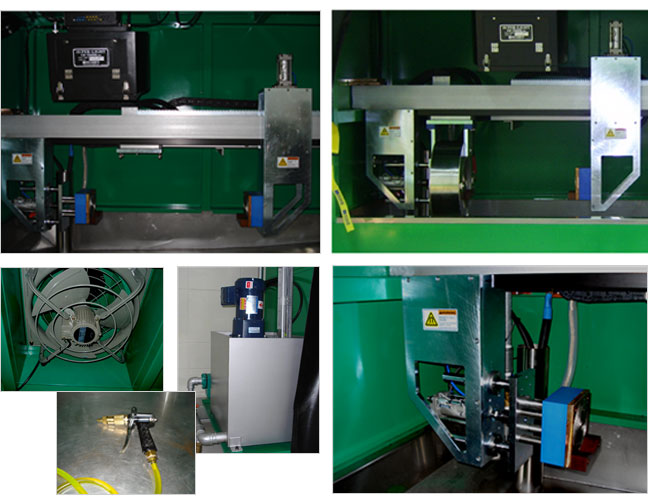

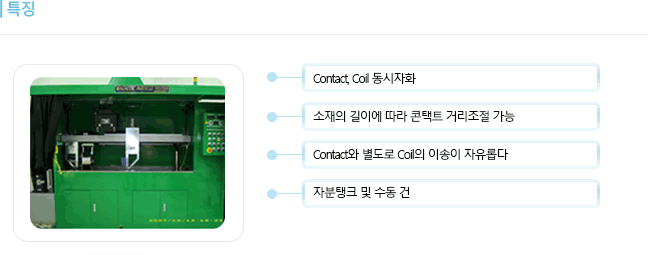

본 자분탐상기는 CONTACT의 거리 조정이 자유롭고 COIL의 별도 이송이 가능한 자분 탐상기입니다. 소형(Bolt)및 원통형(Wheel) ,환봉 등 다양한 소재의 검사대응이 가능합니다. |
MS-3000HC-FM | ||
---|---|---|
전원 입력 | 3Φ 380V, 60Hz 90KVA (사용환경에 따라 변경) | |
자화 전류 | Contact = AC & H.W DC 3,000A, Coil = AC & H.W DC 3,000A | |
전류 제어방식 | 2축 무단 가변 방식 (0A ~ Max 3,000A) | |
극간 거리 | 100mm ~ 1,100mm | |
코일 내경 | Φ200mm | |
사이클 타임 | 25sec /1EA | |
자화 시간 | 2sec | |
자외선 등 | 220V 400W 2set UV강도 10,000㎼/㎠ (LED UV-LIGHT 설치가능) | |
탈자 방법 | 전류감쇠법 | AC = 전류감쇄식 12 Bit Micro processor decaying |
DC = +/- 반전 전류 감쇄식 12 Bit Micro processor reversing | ||
탈자시간 | AC = 2 ~ 20sec / DC = 10 ~ 30sec | |
자분 분사장치 | 자동 스프레이 법 | |
탈자력 | 15,000AT | |
잔류자기 | 4G | |
자분 탱크 | 100L 자분탱크 및 전동교반기 | |
중 량 | 2,000Kg |

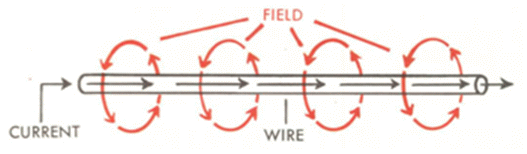

1) 자화 전류의 선정 : 원형자장의 경우(Circular magnetization)
일반적으로 자화 전류치는 800 ~1,200 AMPERE/DIAMETER(INCH)를 적용한다. 그러나 제품의 크기, 길이, 형상에 따라 적당한 자화 전류치를 설정해야 한다. 다음 표는 ASME. SECTION Ⅴ 에서 규정하는 자화 전류치를 나타낸 것이다.

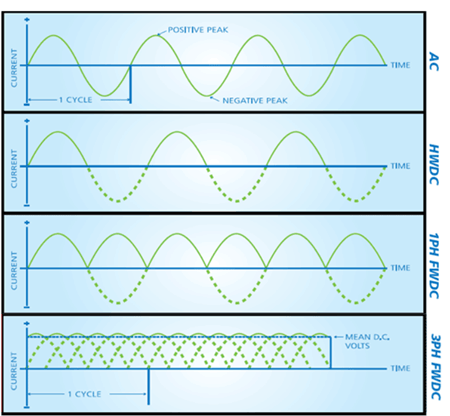

2) 자화 전류의 선정 : 선형 자장의 경우(Longitudinal magnetization) Coil법을 사용하고 자분 탐상 검사를 할 경우 제품의 길이 (L) 와 직경(D)과의 비에 따라 자화 전류를 계산 할 수 있다. ※ 전류 정류 방법 |
