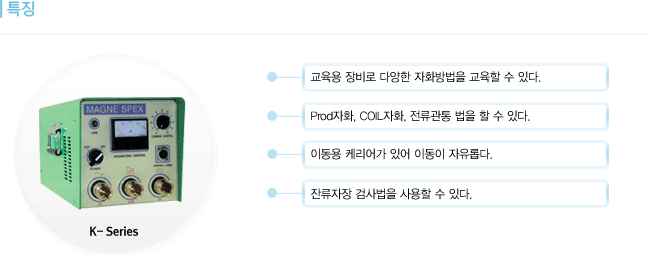

PROD 장비 K-Series | ||

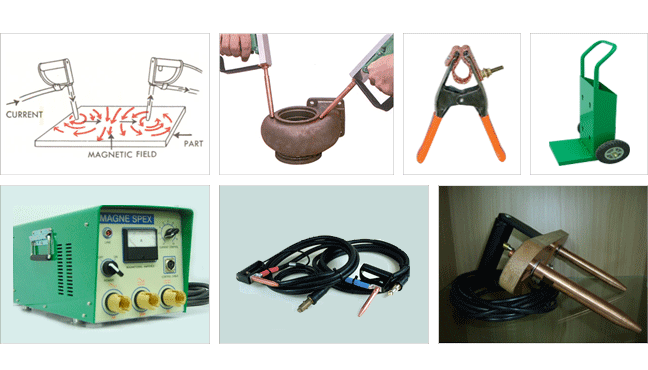

피검사체에 접촉시켜 전류를 흐르게 하면 발생된 원형자장을 통해 결함을 검출하며 대형 주강품이나 용접부등 제품의 검사에 적합하도록 제작 되었습니다. |
K-1500 | K-2000 |
||||||||||
전원 | 220V / 50, 60Hz | ||||||||||
|
1 AC 220V 50/60Hz Max 50 Amp 12KVA | 1AC 220V 50/60Hz Max 70 Amp 15KVA | |||||||||
6.6V 1,500Amp AC & Half-Wave DC | 6.6V 2,000Amp AC & Half-Wave DC | ||||||||||
정류방법 | 1 Half-Wave Diode Rectifiers | 1 Half-Wave Diode Rectifiers | |||||||||
자화방법 | Coil, Prod method | Coil, Prod method | |||||||||
탈자방법 | 거리 이원 방식, 전류 감쇄법 | 거리 이원 방식, 전류 감쇄법 | |||||||||
자화전류조정 | Non - Stop Variable 1차 전류 제어법 | Non - Stop Variable 1차 전류 제어법 | |||||||||
자화시간 | 5초통전 5초휴지 Duty Cycle = 1:1 | 5초통전 5초휴지 Duty Cycle = 1:1 | |||||||||
출력케이블 | 95 SQ Cable X 4.0M 2 SET | 150 SQ Cable X 4.0M 2 SET | |||||||||
크기 | 550(L) ☓ 235(W) ☓ 250(H)mm | 600(L) ☓ 350(W) ☓ 250(H)mm | |||||||||
검사방법 | 수 동 자 화(육안검사) | 수 동 자 화(육안검사) |
1) 자화 전류의 선정 : 원형자장의 경우(Circular magnetization)
일반적으로 자화 전류치는 800 ~1,200 AMPERE/DIAMETER(INCH)를 적용한다. 그러나 제품의 크기, 길이, 형상에 따라 적당한 자화 전류치를 설정해야 한다. 다음 표는 ASME. SECTION Ⅴ 에서 규정하는 자화 전류치를 나타낸 것이다.

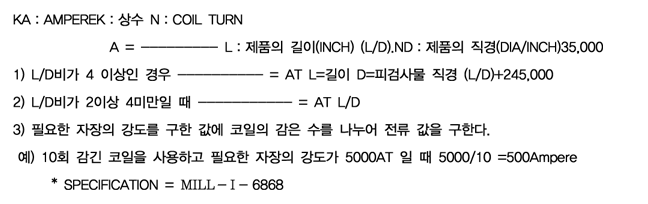

2) 자화 전류의 선정 : 선형 자장의 경우(Longitudinal magnetization) Coil법을 사용하고 자분 탐상 검사를 할 경우 제품의 길이 (L) 와 직경(D)과의 비에 따라 자화 전류를 계산 할 수 있다. |
