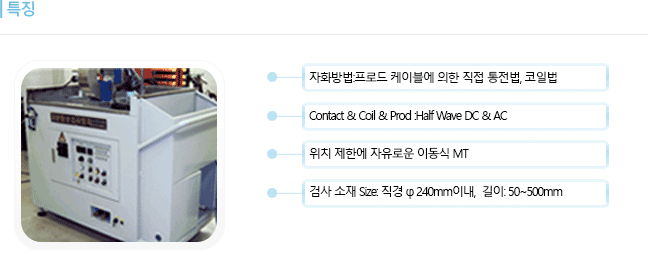

WORK PIECE |
자분탐상 부품 |
Size: φ10~ 240mm이내, L: 100~500mm |
Weight: Max 30Kg |
Utility |
3 φ 380V 60Hz 45KVA 110Ampere(최고 자화전류 통전 시순간전력)_사용환경에 맞춰 주문 |
압축공기: 5 ~ 6 bar |

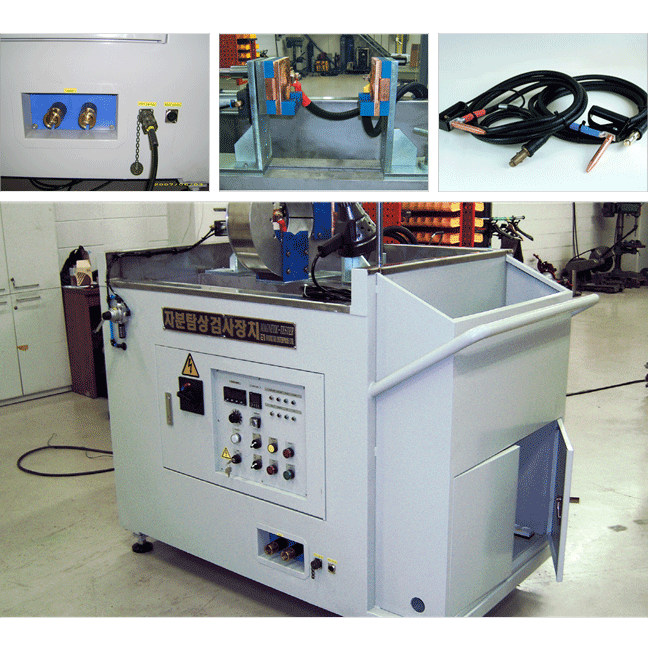

장비사양 |
Base Frame: SS41 50*50 Pipe 3.2t |
외함: SS41 두께 2.0t Plate |
이동용 캐스터: 4EA |
ACC 보관함 |
자화
전원공급장치 |
자화출력 |
Contact |
Half Wave DC 2,000A
& AC 2,000A |
H/W DC 3,000A
& AC 3,000A |
H/W DC 4,000A
& AC 4,000A |

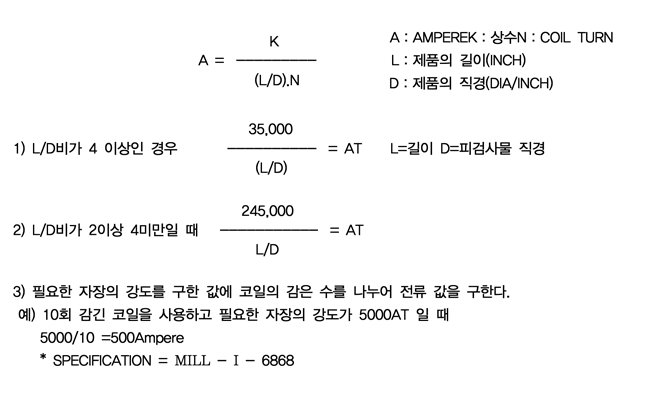

Coil |
Half Wave DC 2,000A
& AC 2,000A |
H/W DC 3,000A
& AC 3,000A |
H/W DC 4,000A
& AC 4,000A |
Prod |
Half Wave DC 1,500A
& AC 1,500A |
H/W DC 2,5000A
& AC 2,500A |
H/W DC 3,000A
& AC 3,000A |
자화시간: 0.5 ~ 3 초 (작업자 조절가능) |
정류 방법: 1Φ Half Wave DC SCR Rectifiers. |
자화방법: 프로드 케이블에 의한 직접 통전법, 코일법 |
자화전류 조정: SCR 2차 전류 제어법. |
제어장치 방열기: 알루미늄 방열판 및 FAN에 의한 공랭식 |
에어 실린더: Φ40 X 25ST1식 |
자외선 등 |
220V 100W Potable / UV강도: 4,000㎼/㎠ |
장비 무게 |
약 200Kg |
적용 분야 |
본 탐상기는 높은 자력을 이용하여 Work의 표면결함을 검출하는 자분탐상기입니다.
(Magnetic Particle Tester) 코일법 및 축통전법으로 X방향 또는 Y방향의 결함을 측정 가능케 하고 또한, 프로드법에 의한 자화로 제품 검사에 신속함과 검사를 보다 간단하게 할 수 있어 부품에 대한 최종검사, 수입검사, 가공 중 검사, 보수점검 등품질관리에 이용되고 있습니다. |
