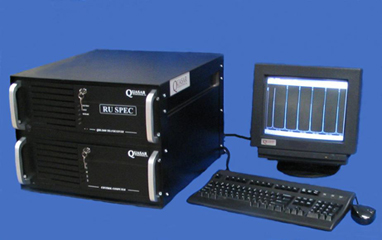

미국 MAGNAFLUX사에서 개발한 합금 탄성률 측정 장비로, 지금까지의 어떠한 방식(IE, NI, 4PB)의 장비와 차별화하여 쉽고, 빠른 측정으로 정확하고, 신뢰성 있는 데이터를 얻음으로써, 신소재에 대한 탄성 특성을 평가 할 수 있음.
적용
사양
특징
동영상
첨부
사 양
Power
전압
최대 전류
소비전력
115VAC±10%, 단상
3 Amps
350Watts
정밀도
측정 샘플의 순도에 따라 통상적으로 0.1%의 오차 범위를 가짐.
측정 샘플의 순도 및 형상에 따라 최대 0.01%의 오차 범위를 가짐.
주파수 범위
1 ㎑∼3㎒
온 도
작동 온도
설치 장소 온도
0∼45℃
-10℃∼60℃
습 도
0∼95%
컴퓨터 및 컨트롤러 사양
펜티움 Ⅳ＠2.8GHz 또는 40 Gigabyte 하드디스크와 512MB RAM(WINDOW XP이상)
Sample Holder
Precision type
2.5㎝보다 작은 sample 측정 시 사용
5℃∼35℃에서 사용
Universal type
0∼95%의 습도에서 사용
2.5㎝보다 큰 sample 측정시 사용
온도와 습도는 동일

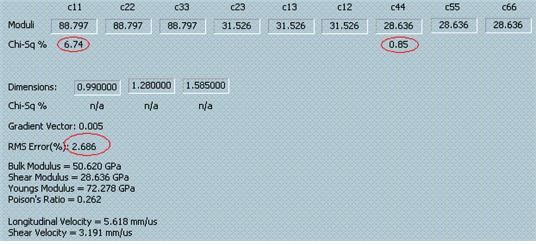

측정 가능 물성
탄성계수, 전단계수, 프와송비 등 포함

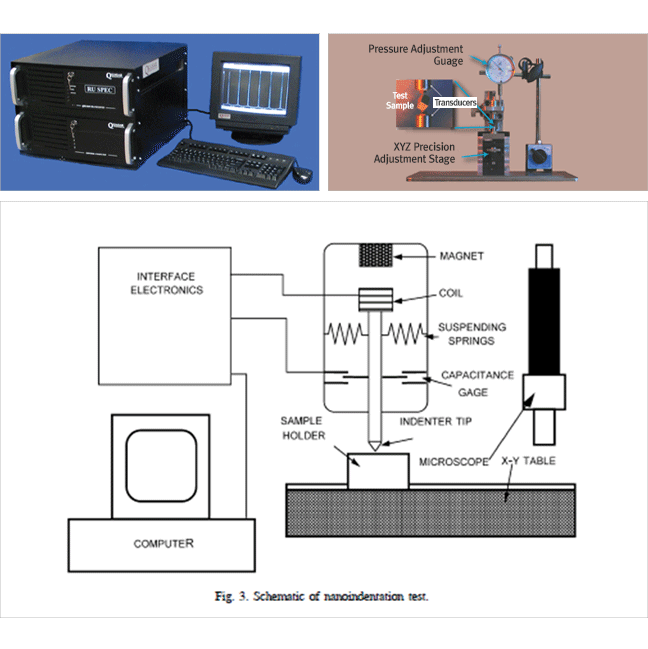

측정 스테이지
XYZ 축으로 이동이 가능하며, 시편 고정을 위해 압력 게이지가 설치되어 있음.

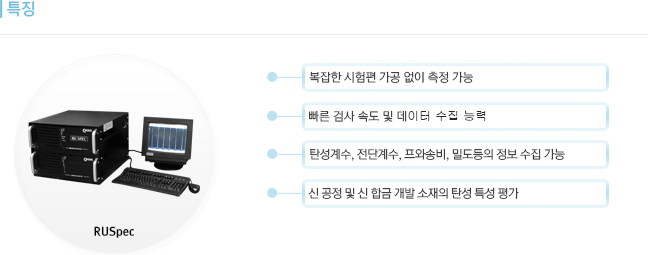

특징
등방성 물질을 측정하기 위한 세트:
√ Shear Modulus
√ Young's Modulus
√ Bulk Modulus
√ Poisson's Ratio
√ Density
등방성, 입방, 육방 정계, 정방 계 및 사방 적 구조의 구조물 과 같은 한 세트의 모든 독립적인 탄성상수를 계산 합니다.
크고 작은 결함이 없는 샘플 크기에 대해 (그 이상 혹은 0.1 % 와 동일한) 놀라운 정확도를 제공하여 신속하게 온도 대 탄성 상수를 결정합니다.
RUSpec Measures

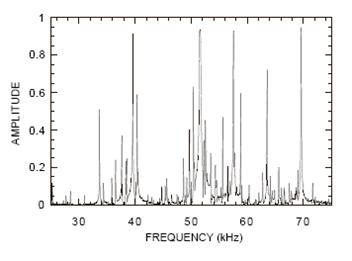

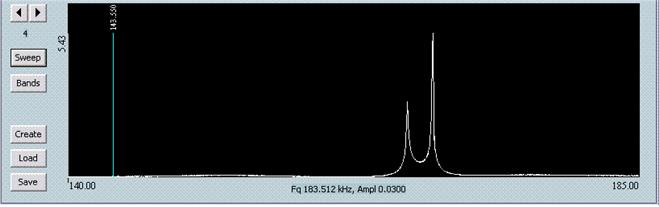

하드 재료 (금속, 세라믹, 일부 복합)에 대한 공명 스펙트럼은 직육면체와 실린더에 대한 탄성 상수 (CIJ)를 계산합니다. 샘플의 크기는 mm에서 10cm 이상, 1850°C를 초과하는 액체 헬륨 온도에서 (가열, 냉각 온도장치는 제공되지 않음)
RUSpec Products
RUSpec measurement system
RUSpec Software Suite Containing: √ RUSpec Data Acquisition Software
√ RPModel Analysis for Rectangular Parallel-epipeds (RP)
√ RPCyl Analysis for Cylinders
√ RPR for calculating RP Solutions
√ RPCYL for calculating Cyinder Solutions
Micro Nest (left) for small (< 2.5 cm samples) or a Universal Nest for larger samples
